蘇州晶中塑膠原料有限公司

產品參數

1 塑料簡介

  （聚甲醛）英文名稱：Polyoxymethylene(Polyformaldehyde)   POM（聚甲醛樹脂）定義：聚甲醛是一種沒有側鏈、高密度、高結晶性的線型聚合物。按其分子鏈中化學結構的不同，可分為均聚甲醛和共聚甲醛兩種。兩者的重要區別是：均聚甲醛密度、結晶度、熔點都高，但熱穩定性差，加工溫度范圍窄（約10℃），對酸堿穩定性略低；而共聚甲醛密度、結晶度、熔點、強度都較低，但熱穩定性好，不易分解，加工溫度范圍寬（約50℃），對酸堿穩定性較好。是具有優異的綜合性能的工程塑料。有良好的物理、機械和化學性能，尤其是有優異的耐摩擦性能。俗稱賽鋼或奪鋼，為第三大通用塑料。適于制作減磨耐磨零件，傳動零件，以及化工，儀表等零件。

2 一般性能

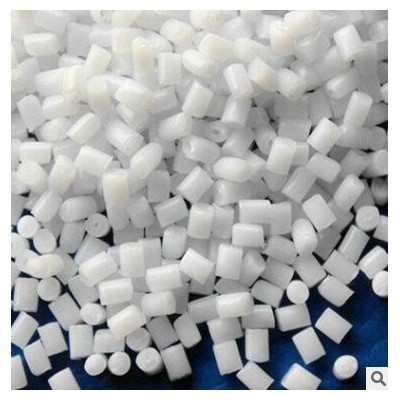

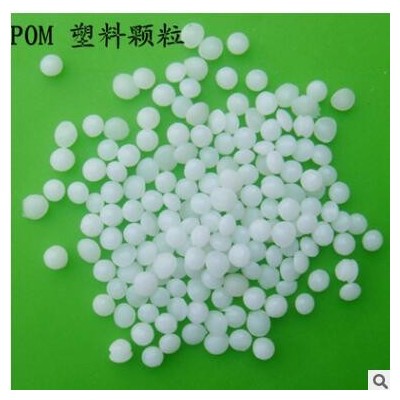

      聚甲醛是一種表面光滑、有光澤的硬而致密的材料，淡黃或白色，薄壁部分呈半透明。燃燒特性為容易燃燒，離火后繼續燃燒，火焰上端呈黃色，下端呈藍色，發生熔融滴落，有強烈的性甲醛味、魚腥臭。聚甲醛為白色粉末，一般不透明，著色性好，比重1.41-1.43克/立方厘米，成型收縮率1.2-3.0%，成型溫度170-200℃，干燥條件80-90℃2小時。POM的長期耐熱性能不高，但短期可達到160℃，其中均聚POM短期耐熱比共聚POM高10℃以上，但長期耐熱共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃溫度范圍內長期使用。POM 易分解，分解溫度為240度，分解時有性和腐蝕性氣體發生。故模具鋼材宜選用耐腐蝕性的材料制作。

3 力學性能

  POM強度、剛度高，彈性好，減磨耐磨性好。其力學性能優異，比強度可達50.5MPa，比剛度可達2650MPa，與金屬十分接近。POM的力學性能隨溫度變化小，共聚POM比均聚POM的變化稍大一點。POM的沖擊強度較高，但常規沖擊不及ABS和PC；POM對缺口敏感，有缺口可使沖擊強度下降90%之多。POM的疲勞強度十分突出，10交變載荷作用后，疲勞強度可達35MPa，而PA和PC僅為28MPa。POM的蠕變性與PA相似，在20℃、21MPa、3000h時僅為2.3%，而且受溫度的影響很小。POM的摩擦因數小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC）， 限PV值很大，自潤滑性好。POM制品對磨時，高載荷作用時易產生類似尖叫的噪聲。

4 電學性能

  POM的電絕緣性較好，幾乎不受溫度和濕度的影響；介電常數和介電損耗在很寬的溫度、濕度和頻率范圍內變化很小；耐電弧性 好，并可在高溫下保持。POM的介電強度與厚度有關，厚度0.127mm時為82.7kV/mm，厚度為1.88mm時為23.6kV/mm。

5 環境性能

  POM不耐強酸和氧化劑，對烯酸及弱酸有一定的穩定性。POM的耐溶劑性良好，可耐烴類、醇類、醛類、醚類、汽油、潤滑油及弱堿等，并可在高溫下保持相當的化學穩定性。吸水性小，尺寸穩定性好。

  POM的耐候性不好，長期在紫外線作用下，力學性能下降，表面發生粉化和龜裂。

6 成型性能

 結晶料，熔融范圍窄，熔融和凝固快，料溫稍低于熔融溫度即發生結晶。流動性中等。吸濕小，可不經干燥處理。

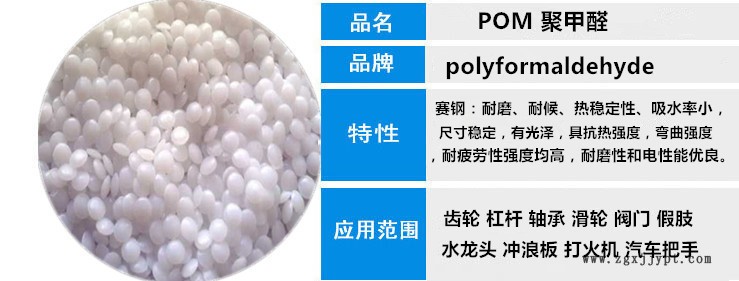

優點 1、具高機械強度和剛性2、的疲勞強度 3、環境抵抗性、耐有機溶劑性佳4、耐反覆沖擊性強5、廣泛的使用溫度范圍(-40℃~120℃)6、良好的電氣性質7、復原性良好8、具自已潤滑性、耐磨性良好9、尺寸安定性優
缺點  1、加工過程若長時間高溫下易起熱分解2、無自熄性3、抗酸性差4、成形收縮率大

用途電子電器: 洗衣機、果汁機零件、定時器組件  汽車:車把零件、電動窗零件工業零件: 機械零件、齒輪、把手、玩具、螺桿
