| 功能 | 防水 |
|---|---|
| 適用范圍 | 工程 |
| 不透水性 | 不透水 |
| 材質 | 橡膠 |
| 產地 | 河北 |
| 規格 | 1*20 |
| 厚度 | 1.5mm,1.2mm |
| 品牌 | 永橡 |

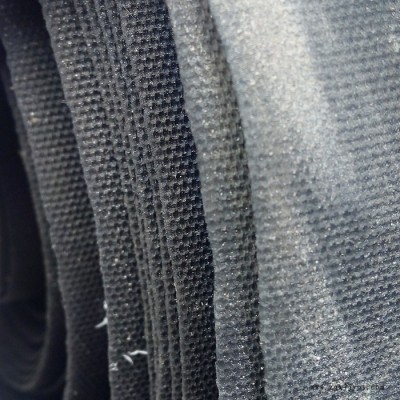

產品簡介
三元乙丙橡膠防水卷材（簡稱EPDM卷材）系以三元乙丙橡膠摻入適量的丁基橡膠、硫化劑、促進劑、軟化劑和補強劑等，經密煉、拉片過濾、擠出成型等工序加工而成。由于三元乙丙橡膠分子結構中的主鏈上沒有雙鍵，因此，當其受到臭氧、紫外線、濕熱的作用時，主鍵上不易發生斷裂，所以它有優異的耐氣候性，耐老化性，
而且抗拉強度高、延伸率大，對基層伸縮或開裂的適應性強，價值，重量輕，使用溫度范圍寬（在－４０～＋８０℃范圍內可以長期使用），是一種高效防水材料。它還可冷施工，操作簡便，減少環境污染，改善勞動條
件。
１.產品規格：長度20m，寬度1.0m，厚度1.2mm、1.5mm。２.適用范圍：三元乙丙屬防水材料，適用于屋面工程作單層外露防水，也適用于有保護層的屋面或室內樓地面、廚房、衛生間及地下室、貯水池、隧道等建筑工程防水。
.施工方法：
Ａ 清掃施工基層表面，達到施工要求條件方可進行下一道工序； Ｂ 在基層表面均勻刷膠粘劑，晾置8—12小時；
Ｃ 卷材鋪貼前，應先對節點（水落口、天溝、檐口、排水口等）和陰陽角做附和加曾處理，鋪貼應從防水層要求標高向上施工。
Ｄ 畫線大面鋪貼。為不使卷材走斜，必須按丈量好的尺寸畫線，然后刷膠粘劑。刷膠粘劑可用滾刷沾少量往返 用力滾刷，使膠粘劑均勻一至，參考用量基層0.4kg/m 2 ，防水卷材0.3kg/m 2 。刷膠粘劑的順序是先刷卷 材，后刷基層表面，待膠不粘手時，馬上粘合鋪貼，粘合后馬上用重壓輥壓牢，排出空氣，再用聚氨酯封邊，一般搭接長邊不小于80mm，短邊搭接不小于150mm。
物理性能指標
| 型號 | 項目 | 指標 | ||
| 一等品 | 合格品 | |||
| 1 | 拉伸強度，常溫〈MPa〉 ≥ | 8 | 7 | |
| 2 | 扯斷伸長率〈%〉 ≥ | 450 | ||
| 3 | 直角形撕裂強度，常溫〈N/cm〉 ≥ | 280 | 245 | |
| 4 | 不透水性 | 0.3MPa × 30min | 合格 | － |
| 0.1MPa × 30min | － | 合格 | ||
| 5 | 加熱伸縮量〈mm〉 | 延伸 ＜ | 2 | |
| 收縮 ＜ | 4 | |||
| 6 | 粘合性能〈膠與膠〉 | 無處理 | 合格 | |
| 熱空氣老化〈80℃×168h〉 | 合格 | |||
| 耐堿性〈10%Ca（OH）2168h 〉 | 合格 | |||
| 7 | 熱空氣老化 〈80℃×168h〉 | 拉伸強度變化率 | -20~40 | -20~50 |
| 扯斷伸長率變化率減少值不超過 | 30 | |||
| 撕裂強度變化率 | -40~40 | -50~50 | ||
| 8 | 耐堿性 [10%Ca（OH）2168h×室溫] | 拉伸強度變化率 | -20~20 | |
| 扯斷伸長率變化率減少值不超過 | 20 | |||
| 9 | 脆性溫度〈℃〉 ≤ | -45 | -40 | |
| 10 | 熱老化〈80℃×168h〉 | 伸長率90% | 無裂紋 | |
| 11 | 臭氧老化 | 500pplm①;168h×40℃伸長率40%靜態 | 無裂紋 | － |
| 100pplm①;168h×40℃伸長率40%靜態 | － | 無裂紋 | ||
| 12 | 拉伸強度〈MPa〉 | -20℃ ≤ | 15 | |
| 60℃ ≥ | 2.5 | |||
| 13 | 扯斷伸長率〈-２０℃〉〈%〉 ≥ | 200 | ||
| 14 | 直角形撕裂強度〈N/cm〉 | -20℃ ≤ | 490 | |
| 60℃ ≥ | 74 | |||
