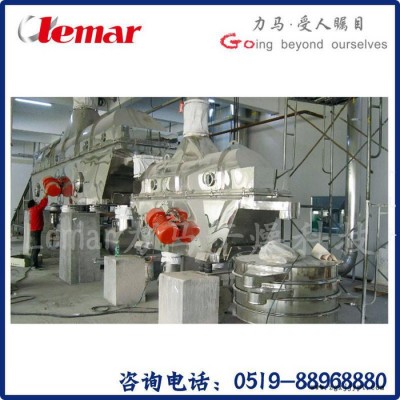

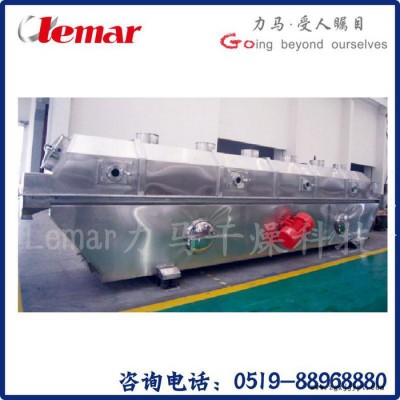

| 類型 | 臥式沸騰干燥機,箱式 |
|---|---|
| 功率 | 22（kw） |
| 外形尺寸 | 1.2*2.1（m） |
| 傳熱面積 | 34（m2） |
| 轉速 | 23（r/min） |
| 干燥能力 | 400 |
| 適用物料 | 多種可用 |
| 應用領域 | 食品、化工、制藥 |
| 占地面積 | 45 |
| 重量 | 5000（kg） |
| 裝機功率 | 34 |
| 作用種類 | 振動式 |
| 流化面積 | 34 |
| 產量含冷卻 | 3 |
| 品牌 | 力馬干燥 |
| 型號 | xf |
| 加工定制 | 是 |
一、設備選型

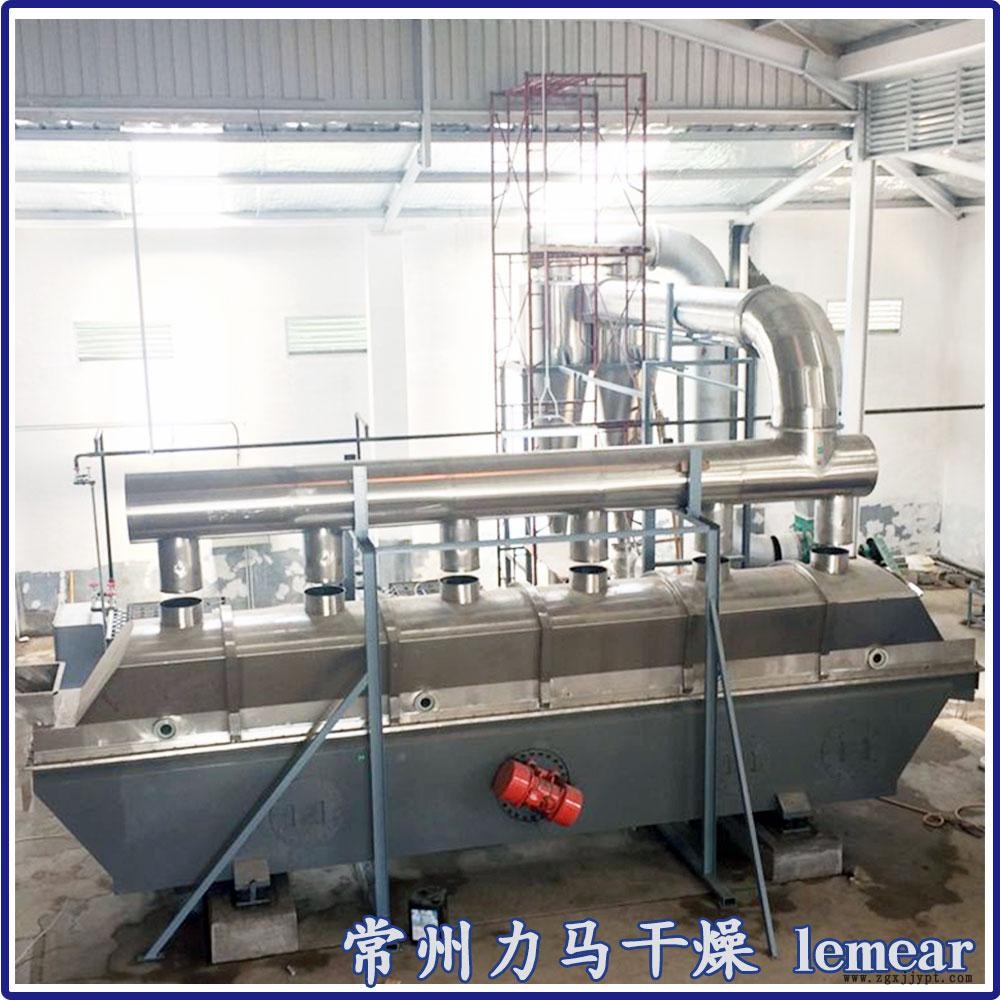

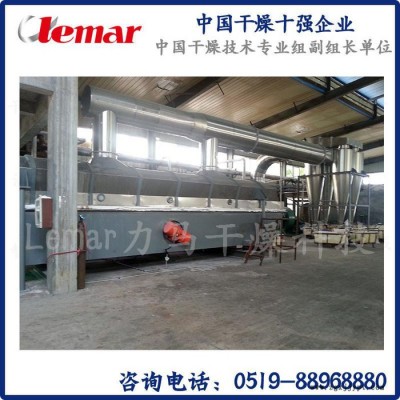

根據類似PVC顆?；蚍哿Ａ系奈锪咸匦裕Y合我公司在本領域的經驗，擬采用帶自動回料系統的C型箱式沸騰流化床干燥機對該物料進行干燥。
二、技術條件
物料名稱： 類似PVC顆粒（化工原料）產 量： 20T/天（1000kg/h）初含水率w1：25%~30%(設計取30%)終含水率w2：≤1%左右(設計取1%)熱 源： 0.6MPa飽和蒸汽熱風溫度T1：130～140℃(設計取1450℃)出風溫度T2：50～80℃ （平均取70℃）料 溫θ2：40～70℃ （平均取60℃）干物料粒度：100～300目（少量300目）堆比重： 300～400kg/m3左右（設計取350kg/m3）三、能源介質供給條件
1、電源：電壓380V，50Hz
2、熱源：0.6MPa蒸汽
四、自然條件（參考青島）
1、年平均氣溫為12.4℃，年平均相對濕度為70%。
2、查空氣焓濕圖可知：年平均空氣含濕量為0.0065kg水/kg干空氣。
五、設計計算（物料衡算，熱量衡算和風量）:
1．物料衡算：
脫水量計算：W水≈415kg/h
處理量計算: W處=1415kg/h
根據類似物料在沸騰流化床生產使用實踐，設定物料在該設備的干燥時間為45分鐘，進料及床層平衡時間為5分鐘，出料時間為10分鐘；
實際干燥任務的95%是在45分鐘內需要完成，故實際風量應大于20000kg/h，確定為25000kg/h；

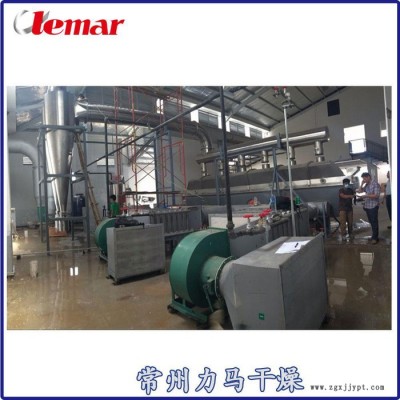

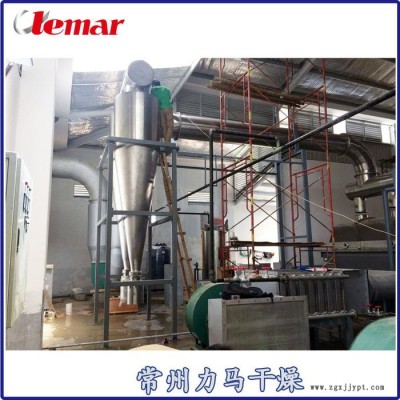

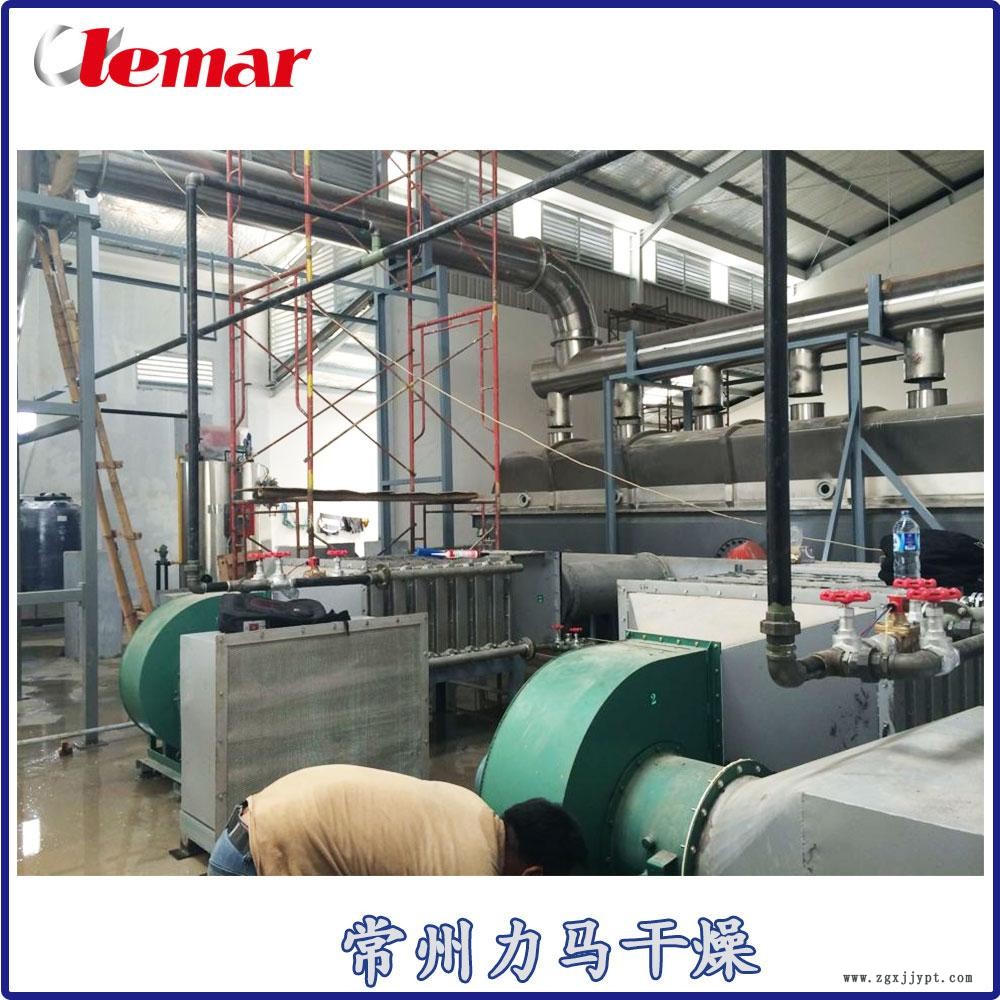

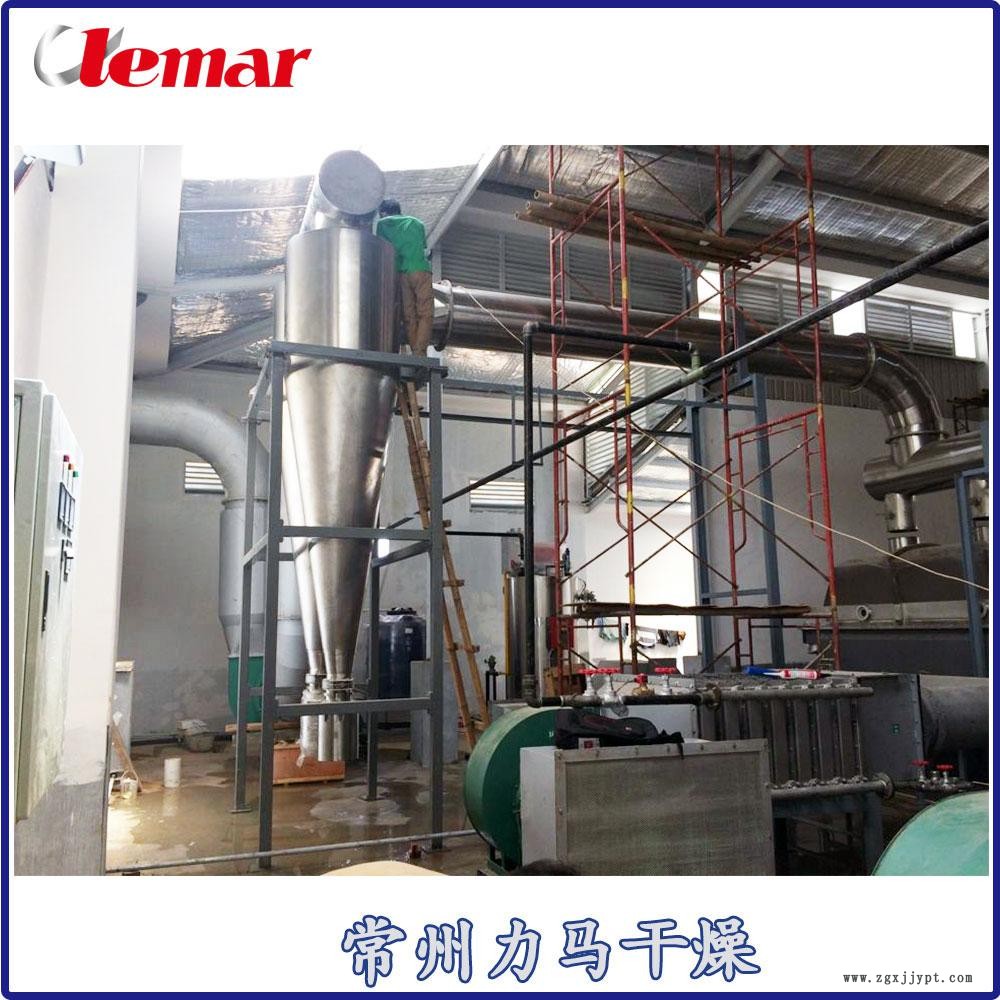

排風含濕量驗算:x2=0.0065+415/25000=0.023kg水/kg干空氣,查空氣焓濕圖可知,排風溫度為80℃時,相應的濕球溫度為tw2=27℃,t2-tw2=80-27=53℃,大于20～50℃,完全可保證在旋風分離器或布袋除塵器中不會結露,考慮到終水分很小，認為排風溫度設定合理。

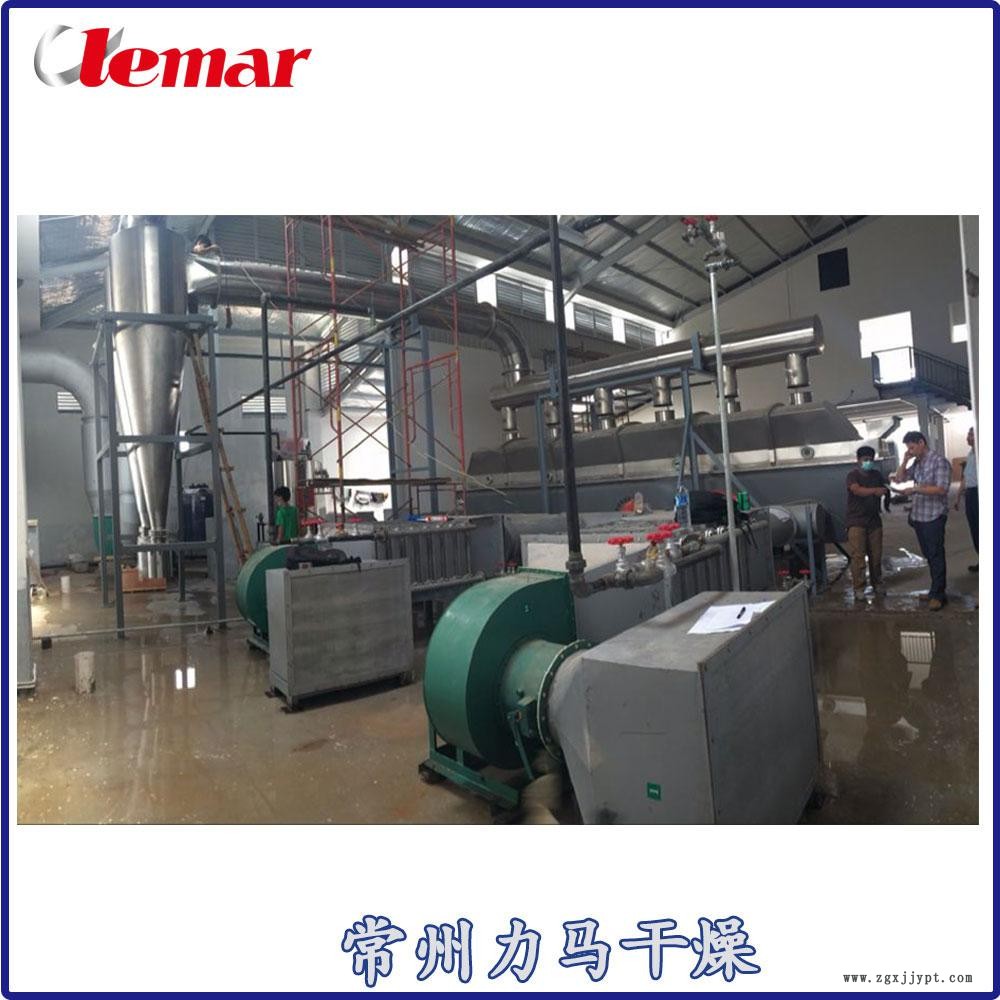

六、選型說明
6.1 流化條件：箱式沸騰流化床的空塔氣速u0一般選擇為1.5Kg～1.8Kg/s（空塔穿孔氣速20m～25m/s），床板的開孔率ε為3～10，由于烘干物料為比重比較小，根據經驗，空塔氣速u0取為1.5Kg/s，選用沖孔床板，開孔率為5.2%左右；
6.2 流化床面積S=25000/3600/1.5=4.63㎡，結合標準，確定為S=4.8㎡
6.3 流化床的料層高度H=1000/350/4.8=0.595m，在合理范圍內，可以確保沸騰效果。

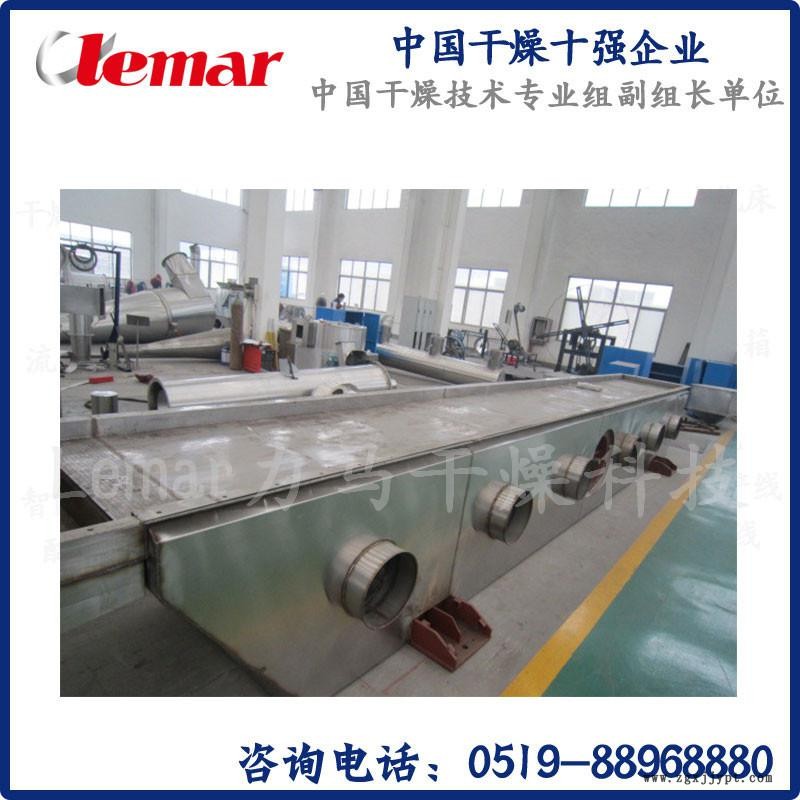

七、性能參數：
1、設備型號：XF-4.8C
2、產 量：1T/h
3、系統風量：～25000Kg/h
4、熱風溫度：130～140℃
5、出風溫度：50℃～80℃
6、干燥時間：45～60min/批（含進出料時間）
