耐磨PA66 瑞士EMS AG-30LF15 玻纖增強(qiáng)30% PTFE增強(qiáng) 注塑級(jí)尼龍66 PA66 玻纖增強(qiáng)30%
| 廠家 | 瑞士EMS |
| 牌號(hào) | AG-30 LF 15 |
| 銷(xiāo)售方式 | 品牌經(jīng)銷(xiāo) |
| 用途級(jí)別 | 注塑級(jí) |
| 品牌 | 瑞士EMS |
| 加工級(jí)別 | 注塑級(jí) |
| 特性級(jí)別 | 阻燃級(jí),耐磨,潤(rùn)滑 |
瑞士EMS PA66 AG-30 LF 15 物性表
| 基本信息 | |
| 填料/增強(qiáng)材料 | 玻璃纖維增強(qiáng)材料, 30% 填料按重量 |
| 添加劑 | PTFE+硅酮潤(rùn)滑劑 (15%) 潤(rùn)滑劑 |
| 特性 | 低摩擦系數(shù) 耐磨損性良好 潤(rùn)滑 |
| 用途 | 電氣/電子應(yīng)用領(lǐng)域 動(dòng)力/其它工具 工程配件 工業(yè)應(yīng)用 家電部件 汽車(chē)領(lǐng)域的應(yīng)用 體育用品 消費(fèi)品應(yīng)用領(lǐng)域 |
| RoHS 合規(guī)性 | RoHS 合規(guī) |
| 形式 | 顆粒 |

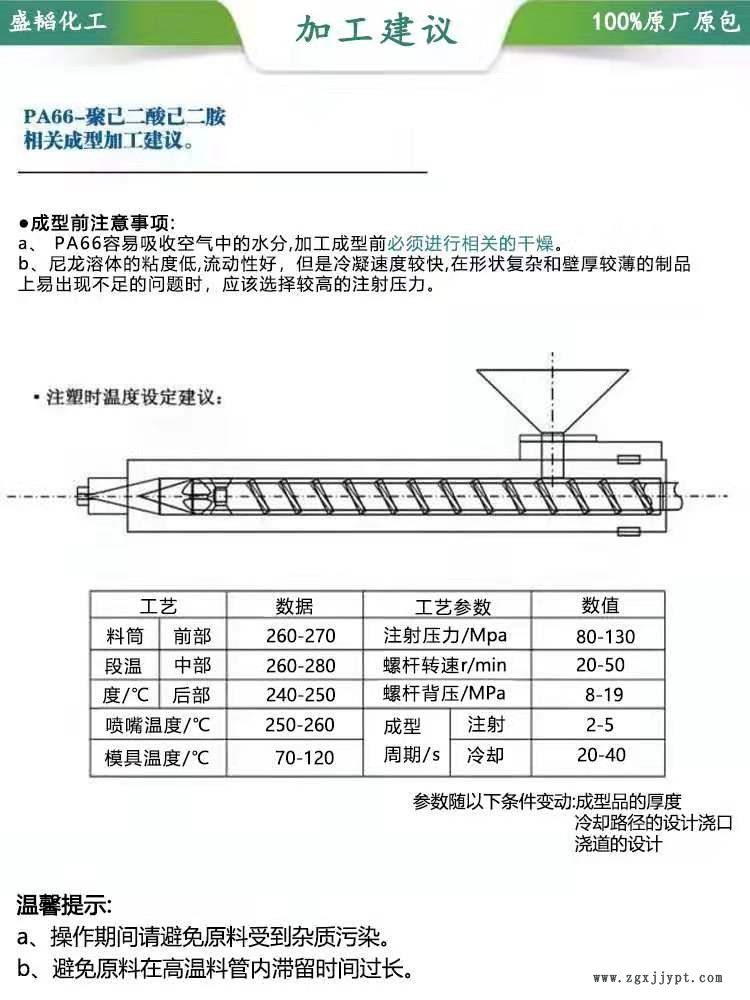

| 加工方法 | 注射成型 |
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.46 | -- | g/cm3 | ISO 1183 |
| 收縮率 | | | | ISO 294-4 |
| 垂直流動(dòng)方向 | 0.80 | -- | % | ISO 294-4 |
| 流動(dòng)方向 | 0.40 | -- | % | ISO 294-4 |
| 吸水率 | | | | ISO 62 |
| 飽和, 23°C | 5.0 | -- | % | ISO 62 |
| 平衡, 23°C, 50% RH | 2.0 | -- | % | ISO 62 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 6500 | 3000 | MPa | ISO 527-2 |
| 拉伸應(yīng)力 (斷裂) | 100 | 70.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變 (斷裂) | 4.0 | 8.0 | % | ISO 527-2 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | | | | ISO 179/1eA |
| -30°C | 3.0 | 3.0 | kJ/m2 | ISO 179/1eA |
| 23°C | 4.0 | 8.0 | kJ/m2 | ISO 179/1eA |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | | | | ISO 179/1eU |
| -30°C | 30 | 30 | kJ/m2 | ISO 179/1eU |
| 23°C | 40 | 50 | kJ/m2 | ISO 179/1eU |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 熱變形溫度 | | | | |
| 1.8 MPa, 未退火 | 190 | -- | °C | ISO 75-2/A |
| 8.0 MPa, 未退火 | 70.0 | -- | °C | ISO 75-2/C |
| 連續(xù)使用溫度 | | | | 內(nèi)部方法 |
| -- 1 | 90.0 到 110 | -- | °C | 內(nèi)部方法 |
| -- 2 | 180 | -- | °C | 內(nèi)部方法 |
| 熔融溫度 3 | 260 | -- | °C | ISO 11357-3 |
| 線形熱膨脹系數(shù) | | | | ISO 11359-2 |
| 流動(dòng) | 3.0E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 橫向 | 1.0E-4 | -- | cm/cm/°C | ISO 11359-2 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | | 測(cè)試方法 |
| 可燃性等級(jí) (0.800 mm) | HB | -- | | IEC 60695-11-10, -20 |
| 補(bǔ)充信息 | 干燥 | 調(diào)節(jié)后的 | | 測(cè)試方法 |
| ISO Type | PA 66, MHRS, 14-060 N, GF30+Z15 | -- | | ISO 1874 |
