| 牌號 : | M90-10 | 加工級別 : | 注塑級 |

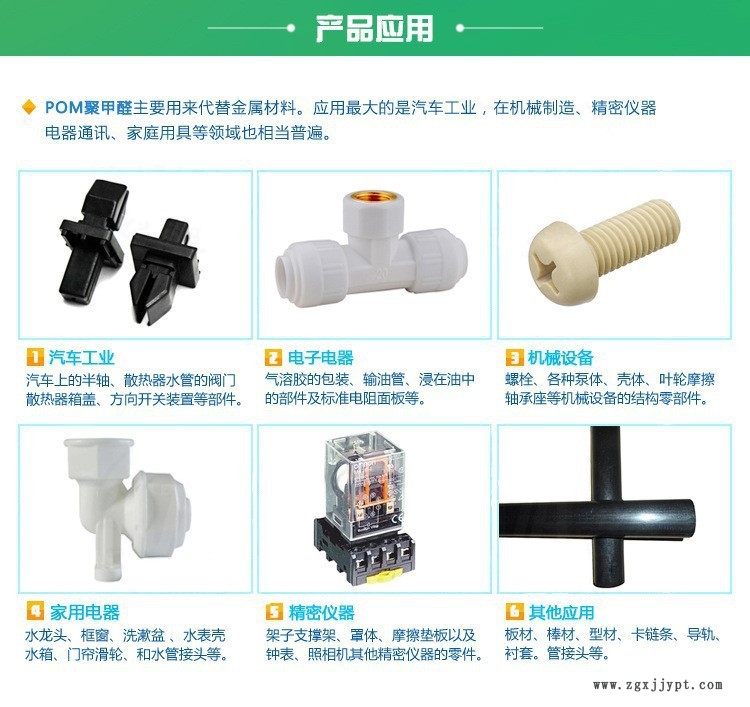

| 特性級別 : | 耐磨 | 用途級別 : | 汽車部件,運動器材,家電部件,電動工具配件,薄壁制品 |
| 品牌 : | 臺灣寶理 |
POM特點：?
?

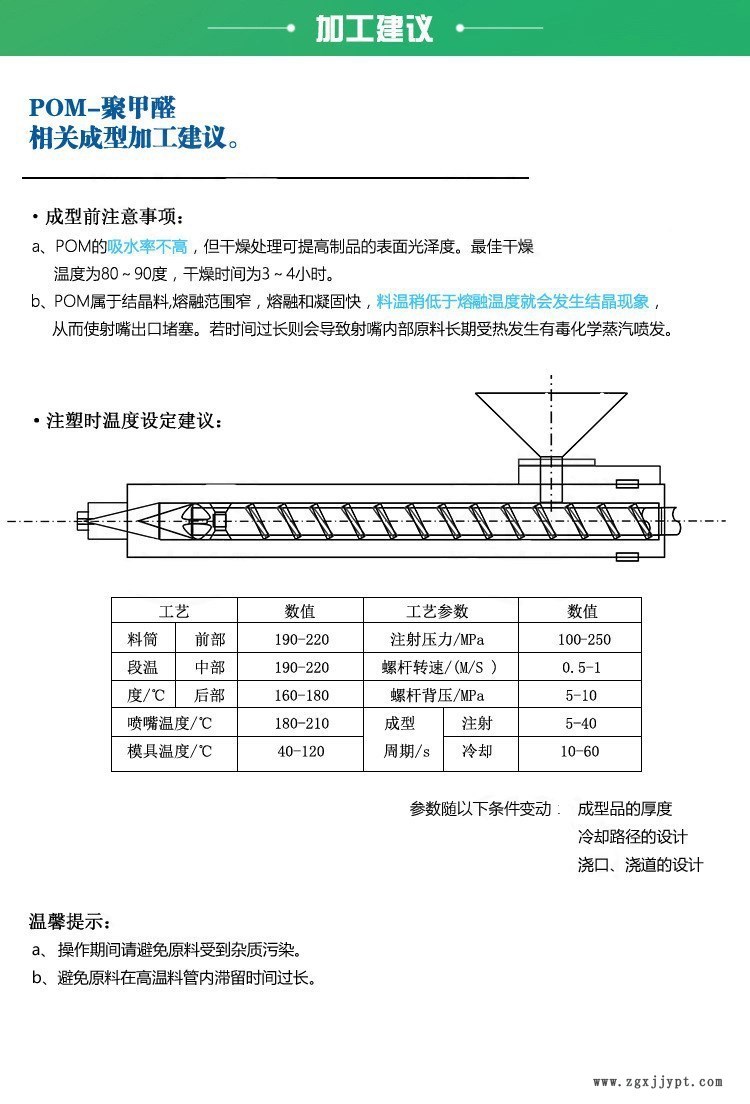

? ? ?（1）POM加工前可不用干燥, 在加工過程中進行預熱(80℃左右),對產品尺寸的穩定性有好處.
??（2） POM的加工溫度很窄(0～215℃),在炮筒內停留時間稍長或溫度超過220℃時就會分解,產生刺激性強的甲醛氣體.
??（3） POM料注塑時保壓壓力要較大(與注射壓力相近),以減少壓力降.螺桿轉速不能過高,殘量要少;
??（4） POM產品收縮率較大,易產生縮水或變形.POM比熱大,模溫高(80～100℃),產品脫模時很燙,需防止 手指.
??（5） POM宜在“中壓、中速、低料溫、較高模溫”的條件下成型加工,精密制品成型時需用控制模溫
??（6）具高機械強度和剛性
??（7） 高的疲勞強度
??（8）環境抵抗性、耐有機溶劑性佳
??（9）耐反覆沖擊性強,良好的電氣性質,復原性良好,具自已潤滑性、耐磨性良好,尺寸安定性優.
?
?

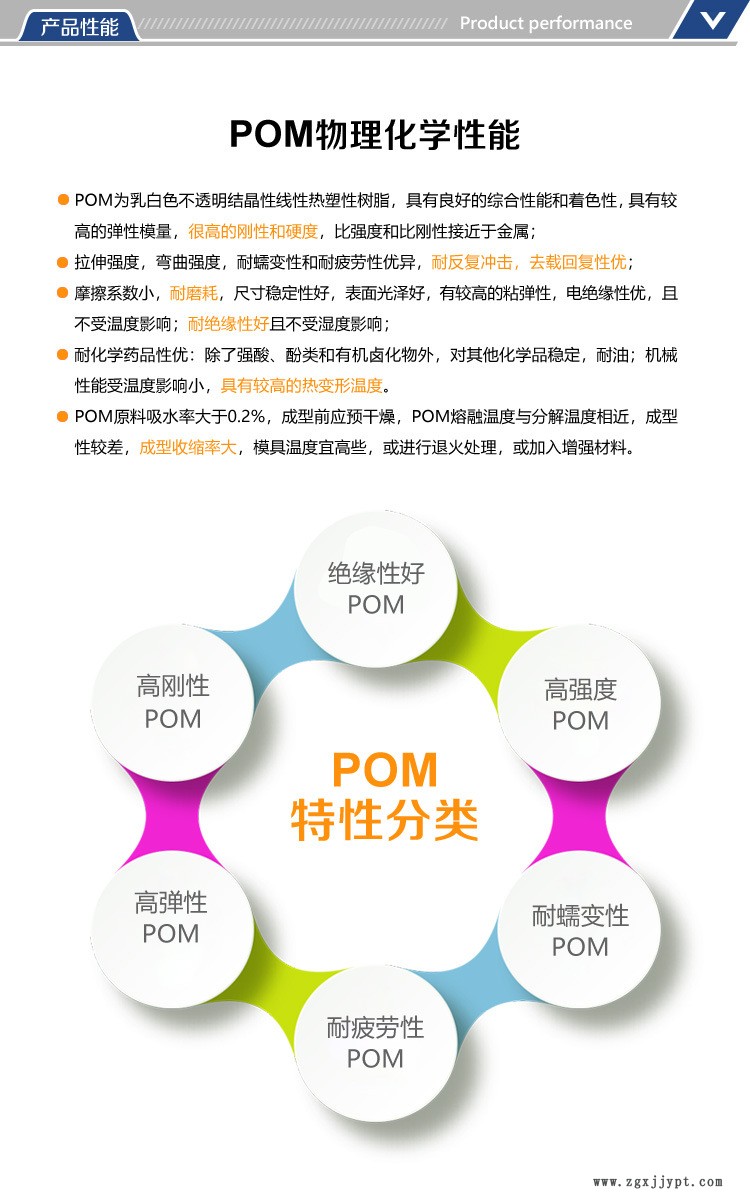

物理特性：
?
?
一般性能
? ? 聚甲醛是一種表面光滑、有光澤的硬而致密的材料，淡黃或白色，薄壁部分呈半透明。燃燒特性為容易燃燒，離火后繼續燃燒，火焰上端呈黃色，下端呈藍色，發生熔融滴落，有強烈的刺激性甲醛味、魚腥臭。聚甲醛為白色粉末，一般不透明，著色性好， 比重1.41-1.43克/立方厘米，成型收縮率1.2-3.0%，成型溫度170-200℃ ，干燥條件80-90℃ 2小時。POM的長期耐熱性能不高，但短期可達到160℃，其中均聚POM短期耐熱比共聚POM高10℃以上，但長期耐熱共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃溫度范圍內長期使用。POM極易分解，分解溫度為240度。分解時有刺激性和腐蝕性氣體發生，故模具鋼材宜選用耐腐蝕性的材料制作。
? ? ?（1）POM是結晶型塑料,密度為1.42g/cm3,它的鋼性很好,俗稱“賽鋼”.
??（2）它具有耐疲勞、耐蠕變、耐磨、耐熱、耐沖擊等優良的性能,且摩擦系數小,自潤滑性好.
??（3）POM不易吸濕,吸水率為0.22～0.25%,在潮濕的環境中尺寸穩定性好,其收縮率為2.1%(較大),注塑時尺寸較難控制,熱變形溫度為172℃,聚甲醛有均聚甲醛兩種,性能不同(均聚甲醛耐溫性好一點).
力學性能
? ? ?POM強度、剛度高，彈性好，減磨耐磨性好。其力學性能優異，比強度可達50.5MPa，比剛度可達2650MPa，與金屬十分接近。POM的力學性能隨溫度變化小，共聚POM比均聚POM的變化稍大一點。POM的沖擊強度較高，但常規沖擊不及ABS和PC；POM對缺口敏感，有缺口可使沖擊強度下降90%之多。POM的疲勞強度十分突出，10交變載荷作用后，疲勞強度可達35MPa，而PA和PC僅為28MPa。POM的蠕變性與PA相似，在20℃、21MPa、3000h時僅為2.3%，而且受溫度的影響很小。POM的摩擦因數小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC），極限PV值很大，自潤滑性好。POM制品對磨時，高載荷作用時易產生類似尖叫的噪聲。
?
電學性能
? ? ?POM的電絕緣性較好，幾乎不受溫度和濕度的影響；介電常數和介電損耗在很寬的溫度、濕度和頻率范圍內變化很小；耐電弧性極好，并可在高溫下保持。POM的介電強度與厚度有關，厚度0.127mm時為82.7kV/mm，厚度為1.88mm時為23.6kV/mm。
?
環境性能
? ? ?POM不耐強堿和氧化劑，對烯酸及弱酸有一定的穩定性。POM的耐溶劑性良好，可耐烴類、醇類、醛類、醚類、汽油、潤滑油及弱堿等，并可在高溫下保持相當的化學穩定性。吸水性小，尺寸穩定性好。
? ? ?POM的耐候性不好，長期在紫外線作用下，力學性能下降，表面發生粉化和龜裂。
?
成形性
結晶料,熔融范圍窄，熔融和凝固快，料溫稍低于熔融溫度即發生結晶。流動性中等。吸濕小，可不經干燥處理。
