| 功率 | 2.2KW |
|---|---|
| 類型 | 加熱爐 |
| 品牌 | 廣吉昌 |
| 型號 | GJC |
| 加工定制 | 是 |

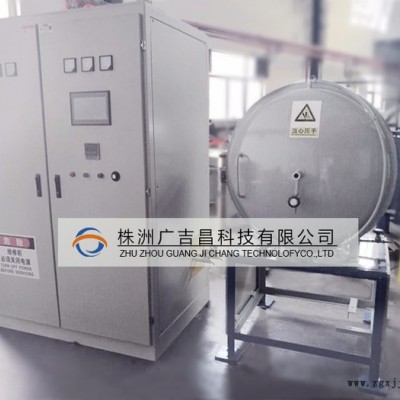

PI導熱膜石墨化爐主要由1200-1600℃的中溫爐和2800-3000℃的超高溫爐及其配套的氣體凈化裝置，氣體過濾裝置，冷卻循環水系統等組成。可生產各種尺寸規格的導熱石墨膜。設備的前后工序所需的設備搭配合理，設備利用率高，生產效率高。
設備采用微電腦進行爐體分配控制，溫度控制，溫度記錄和水，電，氣各種數據的監控。采用編程工藝升溫曲線進行升溫，并對實際爐溫進行記錄，可保證每爐產品的品質，并可跟蹤和追查產品的生產情況。全面的水、電、氣數據監控，當出現故障時，將在1秒鐘內報警，并對設備自動做出相應的保護。
PI導熱膜石墨化爐的主要技術參數:
|
| 單位 | KGPS-60 | KGPS -120 | KGPS -160 | KGPS -200 | KGPS -250 |
| | mm | Φ100×150 | Φ200×300 | Φ300×500 | Φ400×800 | Φ500×1000 |
| 中頻電源功率 | Kw | 60 | 120 | 160 | 200 | 250 |
| 中頻電源頻率 | Hz | 4000 | 2500 | 2500 | 1500 | 1000 |
| **高工作溫度 | ℃ | 3000 | 3000 | 3000 | 3000 | 3000 |
| 極限真空度 | Pa | 1.2×10-1 | 1.2×10-1 | 1.2×10-1 | 1.2×10-1 | 1.2×10-1 |
| 壓升率 | Pa/h | 2 | 2 | 2 | 2 | 2 |
| 恒溫區溫差 | ℃ | ±10 | ±10 | ±10 | ±15 | ±15 |
PI導熱膜石墨化爐的相關配套設備：
采用全密封防塵結構電源柜，防止導電炭纖維和導電塵土機柜自帶水冷散熱量，不與室內空氣發生熱交換 ；
全面的PLC水、電、氣自動控制和保護系統。實現電源、爐體、冷卻水、保護氣體等裝置的順序控制和聯鎖保護、預警、報警等功能 ；
由封閉的純水循環系統進行冷卻，每一個水路的水流量都在觸摸屏上顯示，一次水循環系統全部使用不銹鋼管道和去離子水冷卻；
配備氣體凈化裝置，可將氧含量降到1PPMV，露點溫度小于-80度。
