| 長度 | 咨詢客服 |
|---|---|
| 孔徑 | 咨詢客服 |
| 外徑 | 咨詢客服 |
| 外形尺寸 | 咨詢客服 |
| 許用轉速 | 咨詢客服 |
| 重量 | 咨詢客服 |
| 軸孔 | 可定制 |
| 是否標準件 | 非標準件 |
| 標準編號 | CFC-40X55 |
| 是否進口 | 否 |
| 聯軸器類型 | 膜片聯軸器 |
| 品牌 | 昌遠傳動 |
| 型號 | YY-003 |
| 加工定制 | 是 |
| 是否原廠 | 是 |
| 允許扭矩 | 咨詢客服 |

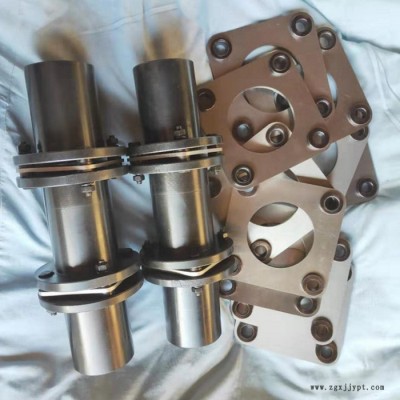

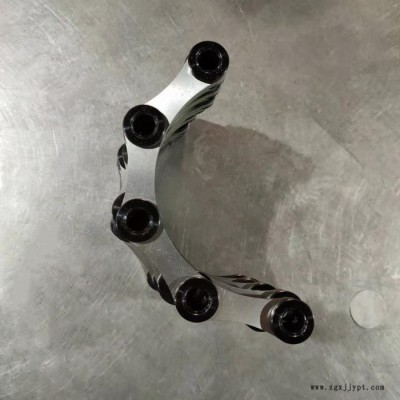

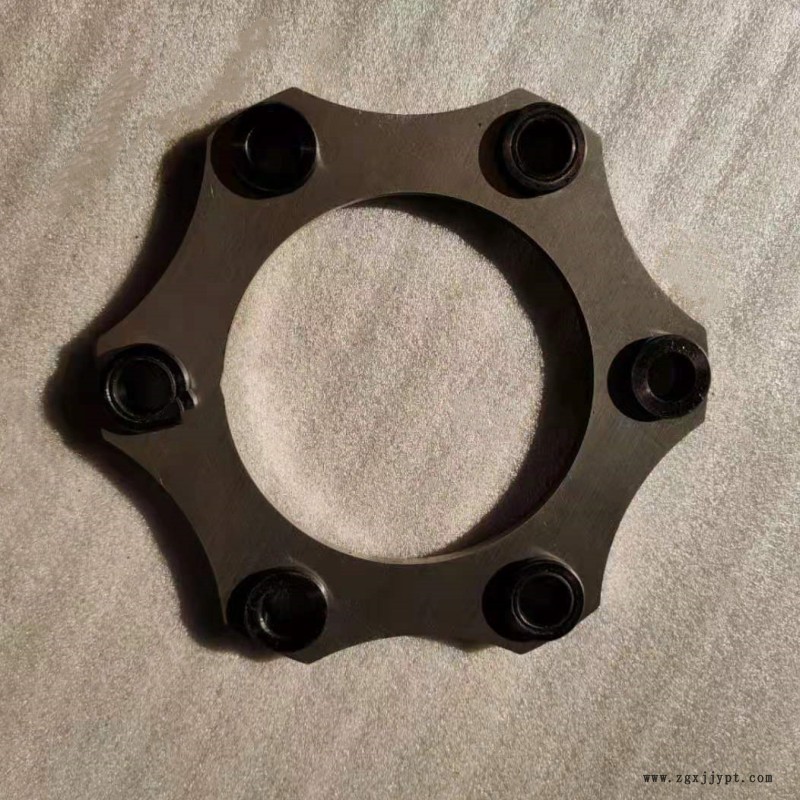

單片膜片厚度一般為0. 2mm～0. 6mm, 材質為1Cr18Ni9TI，膜片形狀主要有圓環式、輪幅式、連桿式、多邊式和束腰式。金屬膜片撓性聯軸器的結構主要由金屬膜片組(膜片) 、半聯軸器、中間節、壓緊元件、螺栓、防松螺母、墊圈等組成,。其工作原理為:轉矩從主動端半聯軸器輸入,經過沿圓周間隔布置的主傳扭螺栓將轉矩傳輸至膜片組, 再由膜片組通過螺栓傳至中間節, 并同樣由另一端的膜片組、螺栓及從動端半聯軸器輸出。金屬膜片是撓性聯軸器的關鍵部件, 它由 數量的薄金屬膜片疊合而成膜片組, 通過它來傳遞轉矩和運動
聯軸器膜片主要承受4種力
(1)轉矩產生的薄膜應力。一側矩產生的力,平均分布在4個間隔的螺栓孔上,在所有的1/4膜片上,該力沿周向作用于中間螺栓孔1中部,固定徑向位移和軸向位移。
(2)離兒慣性力產生的離兒應力。高轉速機械離兒慣性力,在結構的應力計算重要,其離心慣性力,可以按徑向單位體力
上=2rp(2兀 n /60)加載,方向沿徑向問外,公式中 n 為轉速,為半徑, P 為密度。固定中間螺栓孔的徑向位移、周向位移和向位移,周邊無其它載荷作用。
(3)軸向安裝誤差引起的彎曲應力。由于在軸線方向的安裝實際誤差,使膜片沿軸線方向發生安裝彎曲變形。該位移加載在中間累栓孔處的軸線方向,徑向位移和軸問位移固定。
(4)角向安裝誤差引起的彎曲應力(周期性盈利)。由于在軸線角向的實際安裝誤差,使膜片沿軸線方向發生周期性的變形,面且它是決定膜片疲勞壽命的主要因素
附加應力的大小不光與兩軸的角位移、兩軸相對軸向位移有關,還與聯軸器的螺栓數、膜片厚度、聯軸器螺栓分布半徑等因素有關,因此建議具體找正標準,應根據設備設計要求進行,不能充統充按徑問小于等于0.15m,端面跳動小于寺于0. Inu
