電纜拖鏈廠家、TLG銀行護板、橡膠管拖鏈訂做
產品: 瀏覽次數:781電纜拖鏈廠家、TLG銀行護板、橡膠管拖鏈訂做
材質: 鋼鋁
尺寸: 齊全
單價: 120.00元/米
最小起訂量: 10 米
供貨總量: 10000 米
發貨期限: 自買家付款之日起 天內發貨
有效期至: 長期有效
最后更新: 2021-07-12 09:29

詳細信息
材質 鋼鋁
尺寸 齊全
適用機床 皆可
是否庫存
是否批發
負載重量 齊全
不支撐長度 齊全(mm)
品牌 金緯
型號 TLG

材質:鋼鋁適用機床:皆可
負載重量:齊全不支撐長度:齊全(mm)
是否庫存:是是否批發:是
尺寸:齊全

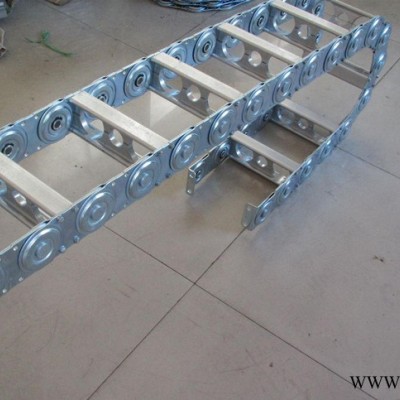

鋼制拖鏈可承載數量多,重量大的電纜及油管,自由懸置 ( 允許不用支撐輪 ) 長度大 , 支撐板可依顧客需要制作 , 適用于工作母機 , 移動機械等 . 其彎曲半徑為 100 - 600mm 鏈板高度為 50 - 150mm, 可任意選用。
    TLG 型鋼制拖鏈其使用行程**大為 40 米,適用于所有傳動方式。可隨意加長和縮短。此外,可通過改變銷軸獲得改變彎曲半徑。拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為 5mm鏈板的高度,也**是支撐板的高度,是由電纜**大直徑決定的,機床**大限度運轉時,如拖鏈的寬度超過 300mm ,拖鏈的長度超過4m 時出于穩定性原因,應考慮選擇加大一號規格的拖鏈。
    彎曲半徑要根據電纜的**大直徑選擇并應達到電纜直徑的 10 倍。彎曲半徑可根據所給表格選擇100 -600mm ,行程小的可相應選擇較小的半徑。
    拖鏈的長度=1/2行程+4個彎曲半徑, 這只適用于當固定聯結是在行程的中點時.拖鏈的固定可根據機床位置情況選擇. 固定角鋼可放在外周或內周在拖鏈內或外部 , 一般情況聯結部分在拖鏈內 , 而向外周。

鋼制拖鏈主要參數及支撐尺寸:

鋼制拖鏈

型號



彎曲半徑 R(mm)



節距



a



c



d



e



f



g



h



k



允許不用支撐輪時



重量 100mm



長度m



負載kg/m




TLG75



100/150/200/250/300



75



31



50



8



4



30



12



9



15



3/2/2



20/30/30



4.90/4.80/5050





TLG100



150/200/250/300/400



100



49



75



10



4



50



17



11



21



4/3/3



25/40/40



9.10/9.10/10.00





TLG125



200/250/300/400/500



125



68



100



14



4



70



22



13



28



6/4/4



30/50/50



18.10/18.10/19.30





TLG175



250/300/400/500/600



175



118



150



14



8



115



26



13



32



10/8



10/30



25.00




鋼制拖鏈

TLG125

300

1000

320

型號

半徑

長度

支撐板寬度



TLG型的多種不同支撐板:

    TLG 鋁合金型拖鏈與一般拖鏈不同,它可通過固定的鋁型材滿足不同要求的需要,支撐板寬或達 1000mm,在**高速度和行程速度下,拖鏈的內部分隔無懈可擊,并保證使電纜達到**保護。
    我們每二節鏈板提供一條支撐板。如每一節均需支撐板,請在訂貨時,訂銀色鋁合金護板的拖鏈。訂貨型號為 325525/625 。進一步的了解請參見下圖“銀色護板”。
    TLG 鋁合金型是解決較大鋼鏈的**的解決辦法。支撐板可根據使用者的要求生產。牢固的結構,使支撐板寬度可達到 1200mm 。
    TLG 型帶塑料隔條,可隨意移動調節位置,進行多種分隔,見右圖。如果電纜規格多,可選用此經濟的裝置。
