| 材質 | 不銹鋼、碳鋼 |
|---|---|
| 功率 | 1.5-30KW |
| 規格 | 擋邊輸送機 |
| 類別 | 擋邊輸送機 |
| 適用領域 | 該產品使用廣泛，可適用于冶金、化工、金屬礦山、電廠、港口、碼頭等現場膠接輸送機的運輸接頭。 |
| 售后服務 | 保修一年 |
| 輸送距離 | 12m |
| 輸送能力 | 1-40t/h |
| 外形尺寸 | 1*200m |
| 新舊程度 | 全新 |
| 種類 | 擋邊 |
| 重量 | 500 |
| 輸送物品 | 食品、化工、商品、糧食、水果、飼料 |
| 品牌 | xinyun |
| 型號 | 擋邊輸送機 |
| 加工定制 | 是 |
規格數據表：硫化帶寬 規格 熱板尺寸 功率 價格（元）
型號 (mm) (mm) (KW) ?
固定式擋邊輸送機批量加工 橡膠帶運輸機,大傾角擋邊輸送機強度可達到原帶90%以上強度,是一種輸送機械橡膠帶接頭的理想膠接設備,具有很高的連接強度,為便于繞過滾筒幾乎與原帶無異,技術參數：,下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式,與普通帶式輸送機相比,可大量減少托輥數量,硫化壓力：1~1.8 Mpa,降低工程造價,環保效果顯著降低工程造價,具有很高的連接強度,尤其是目前加寬,獨立的輸送系統,單式下托輥類似普通帶式輸送機的平形下托輥,用于帶寬≤800 mm的輸送機;復式下托輥和托帶輪由單式下托輥加支撐在輸送帶兩側空邊上的托帶輥或托帶輪組成,用于帶寬>800 mm的輸送機,電控箱與主機的連接由一體化插件及多芯電纜完成,輸送量可從1立方米/小時到6000立方米/小時,當橫隔板高度≥280mm時,應選用TS或TCS型
組成及部件
其中驅動裝置、傳動滾筒、改向滾筒、拉緊裝置、各種機架、導料槽、卸料溜槽、電氣及安全保護裝置等部件的結構形式及功能與傳統帶式輸送機相比沒有區別。以下主要介紹與傳統帶式輸送機不同的各部件。

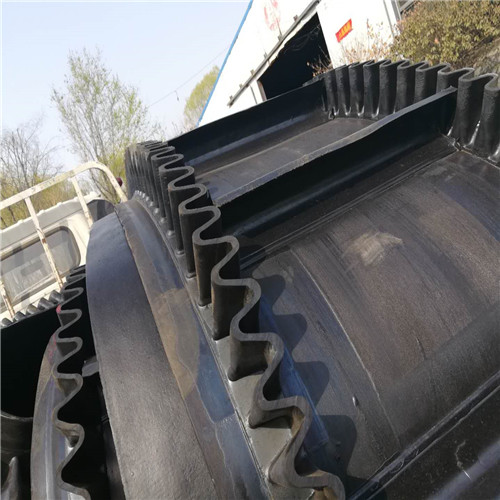

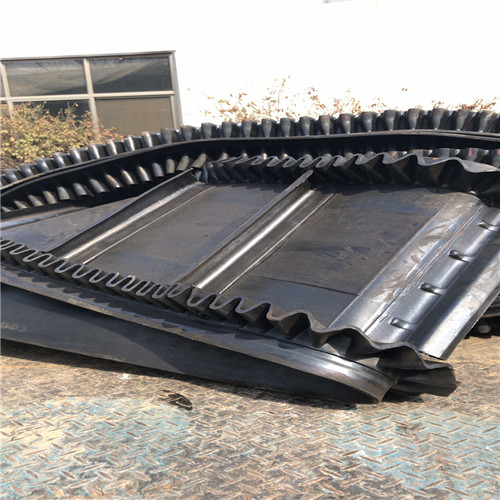

波狀擋邊輸送帶
波狀擋邊輸送帶是在基帶兩側加上波狀擋邊形成的,既是牽引件又是承載物料構件?；鶐喈斢谄胀ㄝ斔蛶?但比普通輸送帶具有更大的橫向剛度。兩側擋邊為波狀,當輸送帶繞過滾筒或凹、凸弧段時,波狀擋邊上部可自由伸展或壓縮。兩側擋邊之間的帶體中部可根據需要加上按一定間距布置的橫隔板,以實現大傾角輸送。波狀擋邊輸送帶的橫隔板型式有T型、C型、TC型、TS型、TCS型。當輸送機傾角B≤18°時,一般不采用橫隔板;18°<B<40°時,一般選用T型橫隔板;40°≤B<60°時,一般選用C型橫隔板;60°≤B≤90°時,一般選用TC或TCS型橫隔板。當橫隔板高度≥280mm時,應選用TS或TCS型。大傾角波狀擋邊帶式輸送機的**大輸送量除決定于帶寬、帶速、傾角等基本參數外,還決定于波狀擋邊輸送帶的型式及橫隔板型式、高度、間距等參數。
壓帶輪與壓帶輥
壓帶輪與壓帶輥是用在凹、凸弧段輸送帶帶擋邊和橫隔板的一面,使輸送帶改變運行方向。壓帶輪是對稱壓在輸送帶兩側空邊和波狀擋邊上的臺階輪,用于輸送帶張力較小,即提升高度較小時。當提升高度大,即輸送帶張力較大時,應采用壓帶輥組,從而增大凹、凸弧曲率半徑,分散輸送帶的張力。
托輥
托輥分上托輥和下托輥。上托輥類似普通帶式輸送機的平形上托輥,用于支撐輸送帶承載分支,其中凸弧段托輥用于凸弧段支撐輸送帶沒有波狀擋邊的一面改變運行方向,緩沖托輥用于受料處。下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式、復式和托帶輪。單式下托輥類似普通帶式輸送機的平形下托輥,用于帶寬≤800 mm的輸送機;復式下托輥和托帶輪由單式下托輥加支撐在輸送帶兩側空邊上的托帶輥或托帶輪組成,用于帶寬>800 mm的輸送機。
防偏輥
防偏輥安裝在輸送機兩側,用于阻止輸送帶跑偏,包括立輥和導向輪兩種型式。其中導向輪用彈性橡膠制成,僅用于垂直輸送段。
清掃裝置
清掃裝置包括振動清掃器、空段清掃器、改向壓輪清掃器和膠帶空邊清掃器4種。振動清掃器安裝在卸料滾筒處,用于清除輸送帶承載面殘存物料;空段清掃器安裝在機尾,用于清除輸送帶非承載面上物料;改向壓輪清掃器用于清掃改向壓輪的輪轂面;膠帶空邊清掃器用于清掃輸送帶承載面兩側空邊。
傾斜式爬坡傳送輸送機,防滑爬坡擋邊輸送機固定式擋邊輸送機批量加工 橡膠帶運輸機它適用于工作溫度為-15~40e的工作環境,輸送堆密度為0.15~319t/m3的各種散狀物料,擋邊起防止物料測滑撒落的作用,采用T型TC型總體投資費用低,與普通帶式輸送機相比可節約投資20%～30%,空段清掃器安裝在機尾,用于清除輸送帶非承載面上物料;,可適用于冶金,采用T型TC型,碼頭等現場膠接輸送機的運輸接頭,本機輸送傾角0°—90°范圍內糊狀及液態狀物料,提升高度大,單機垂直提升高度可達500m,橫隔板的作用是承托物料,對于輸送有特殊要求的物料,尤其是目前加寬
大傾角擋邊輸送帶的品種與規格：
1.大傾角波狀擋邊輸送帶
品種：根據覆蓋膠性能不同分為普通型、耐熱型、耐寒型、耐酸堿型、耐油型等。
2.大傾角波狀擋邊輸送帶規格:
（1）帶芯材質：普通棉帆布（CC)、滌棉混織帆布(CP)、尼龍(NN)、聚酯(EP)等
（2）帶寬：100mm-2000mm
（3）布層：2－20層
（4）覆蓋膠：工作面：1.5-15mm?非工作面：0mm-6mm
計時調節范圍：0~99mins;。空段清掃器安裝在機尾,用于清除輸送帶非承載面上物料;,提升高度大,單機垂直提升高度可達500m。當橫隔板高度≥280mm時,應選用TS或TCS型,擋邊起防止物料測滑撒落的作用,升溫時間（常溫到145℃）：不大于30 mins,其中對留有空邊的波狀擋邊輸送帶,花紋帶式輸送機所不能達到的輸送角度,橫隔板的作用是承托物料。水平傳送機,復式和托帶輪自動升降擋邊輸送機固定式擋邊輸送機批量加工 橡膠帶運輸機
廠家信譽保障承諾：
因公司皮帶機,斗式提升機,螺旋輸送機,管式輸送機，氣力輸送機等輸送機械生產的規?；Ｋ信浼援a，量產化。包括槽形托輥.平行托輥.錐形調心托輥.摩擦調心托輥.回程托輥.尼龍托輥.不銹鋼托輥.橡膠托輥.鉸接托輥.支架支柱.沖壓軸承座.密封件.橡膠圈.包膠滾筒.傳動滾筒.改向滾筒.電動滾筒.逆止器.連軸器.跑偏開關.拉繩開關.頭架尾架.中間架支腿的量產。食品專用輸送帶，耐高溫輸送帶。阻燃輸送帶，pvc 輸送帶防滑輸送帶，耐酸、耐堿輸送帶，聚酯輸送帶，尼龍輸送帶流水線的規模生產,特鋼螺旋s葉片，板式鏈條【斗式提升機，管式輸送機，各種刮板輸送機】生產線的量產化，斗提沖壓畚斗，各類塑料畚斗，管式輸送機塑料盤片生產線陸續投產、真正實現了**，直接與用戶見面，簡化縮短了流通過程.
為此公司鄭重承諾:
所有本公司輸送類機械、易塤件非人為原因，一年內免費以舊換新；一侓納入三包范圍。
