| 往復單元 | 隔膜泵 |
|---|---|
| 驅動方式 | 氣動 |
| 用途 | 流程泵 |
| 流量 | 57升/分鐘 |
| 最大供氣壓力 | 0.5 |
| 工作壓力 | 0.5 |
| 空氣消耗量 | 6 |
| 材質 | 工程塑料 |
| 產地 | 上海 |
| 出口壓力 | 0.5 |
| 功率 | 1.5KW（kw） |
| 吸程 | 4.5-7.6 |
| 性能 | 自動 |
| 揚程 | 20 |
| 原理 | 隔膜泵 |
| 允許顆粒值 | 2.5 |
| 品牌 | 申耐泵閥 |

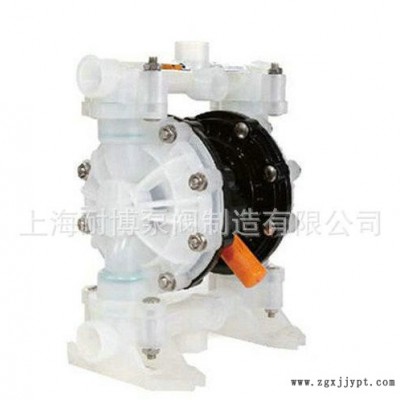

| 型號 | NBQ3-20 BQ3-25 |
************************************************************************************************************************************************************************************
【溫 馨 提 示】
產品圖片屬性及價格僅供參考，詳情請來電或旺旺咨詢！
零部件明細表
| 序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 |
| 01 | 進氣嘴 | 02 | 氣閥蓋 | 03 | 氣閥蓋密封圈 | 04 | 引導塊 |
| 05 | 引導塊墊片 | 06 | 進料口（上蓋 | 07 | 隔排 | 08 | 內夾板墊片 |
| 09 | 夾板螺絲 | 10 | 聚膠膜片 | 11 | 四氟膜片 | 12 | 外夾板 |
| 13 | 板螺 | 14 | 滑塊 | 15 | 助動桿 | 16 | 立柱 |
| 17 | 球座O型圈 | 18 | 球座套 | 19 | 球閥 | 20 | 球座擋片 |
| 21 | 球座O型圈 | 22 | 堵頭 | 23 | 助動桿O型圈 | 24 | 活塞V型圈 |
| 25 | 滑塊 | 26 | 氣閥室 | 27 | 氣閥室座墊片 | 28 | 氣閥室座 |
| 29 | 消聲器 | 30 | 活塞 | 31 | 氣閥室墊片 | 32 | 進料口(下蓋) |
| 33 | 連桿軸V型圈 |
|
|
|
|
|
|
規格參數
| 型號規格 | NBQ3-20 | NBQ3-25 |
| 最大工作流量 | 57升/分鐘 | 57升/分鐘 |
| 最大工作壓力 | 0.7Mpa | 0.7Mpa |
| 流體出口尺寸 | 20mm | 25mm |
| 流體進口尺寸 | 20mm | 25mm |
| 空氣進口尺寸 | 1/4in.npt(f) | 1/4in.npt(f) |
| 最大虹吸高度(干抽) | 4.5m | 4.5m |
| 最大虹吸高度(濕抽) | 7.6m | 7.6m |
| 最大輸送固體顆粒 | 2.5mm | 2.5mm |
| 最大空氣消耗量 | 28scfm | 28scfm |
| 每往復流量 | 0.04gallon(0.15lpm) | 0.04gallon(0.15lpm) |
| 最大往復速度 | 400cpm | 400cpm |
| 泵主體結構材質 | 鑄鋼、鋁合金、PP、不銹鋼、PTFE | |
