| 線芯材質 | 鍍錫銅線 |
|---|---|
| 芯數 | 18 |
| 護套材質 | 硅橡膠 |
| 電線最大外徑 | 1.9（mm） |
| 護套厚度 | 0.7（mm） |
| 標稱截面 | 1.2（mm2） |
| 產品認證 | ISO9001-2000 |
| 物料編號 | QS0020 |
| 加工定制 | 是 |
| 顏色 | 黑,紅 |
| 品牌 | 群瑟電纜 |
| 型號 | UL3239 JGG AGG JG |
產品型號：AWM3239
執行標準：UL758-2000
產品特性：
1、額定電壓：3KV、6KV、10KV、20KV、30KV、40KV、50KV
2、工作溫度：-60～+200℃

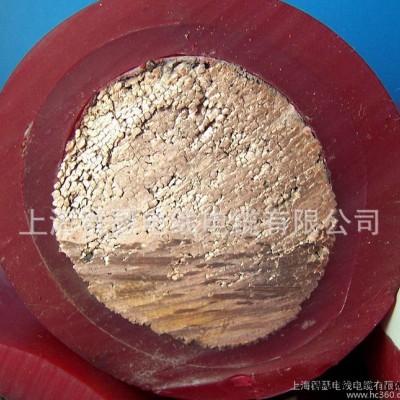

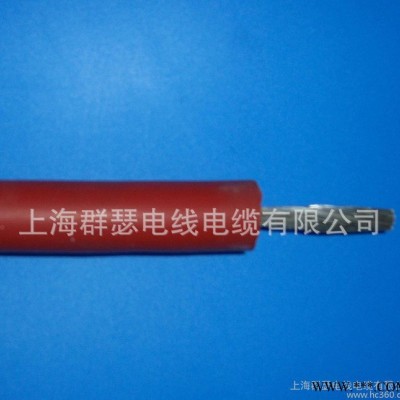

3、導 體：絞合鍍錫銅線

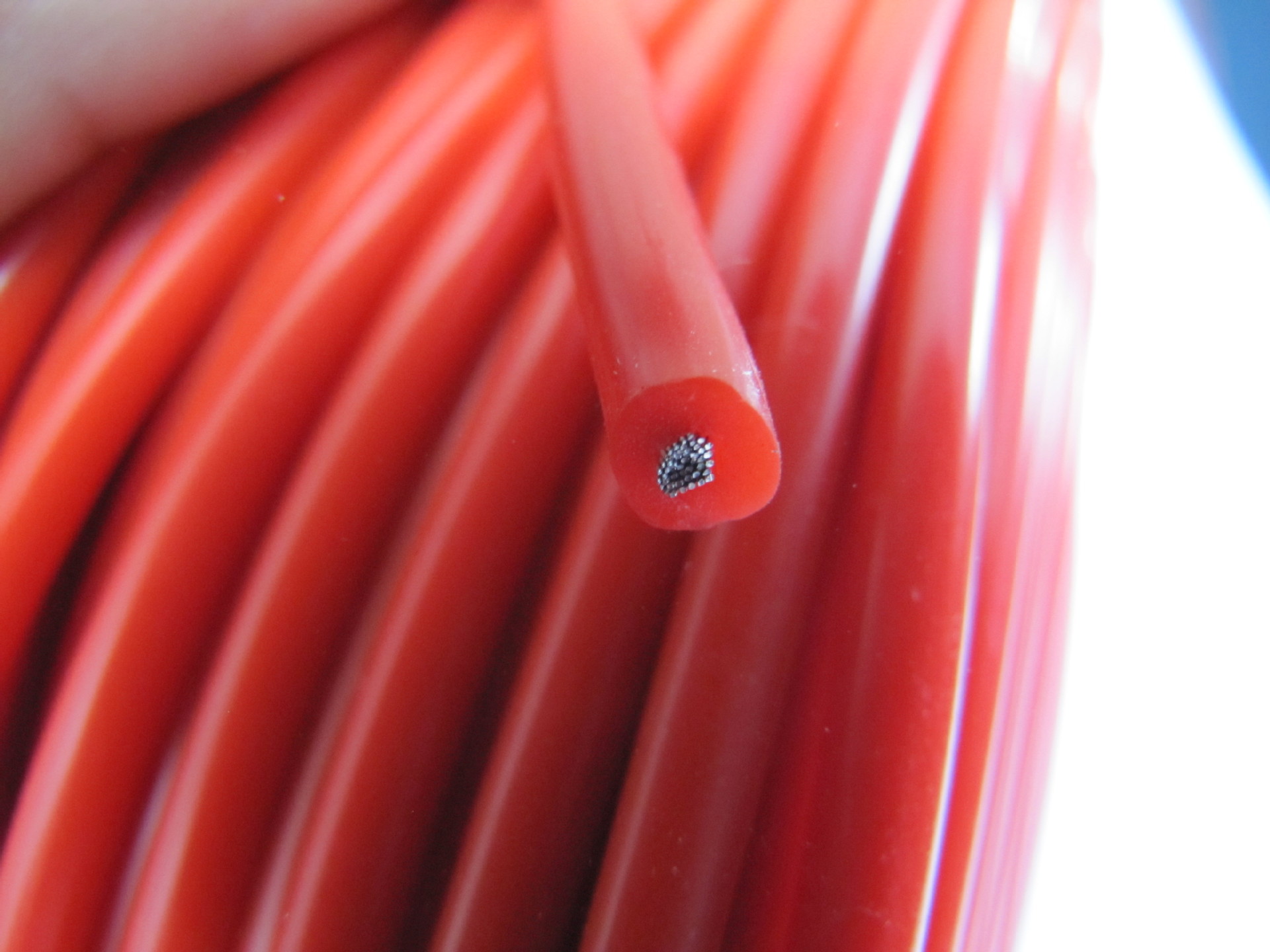

4、絕 緣：硅橡膠

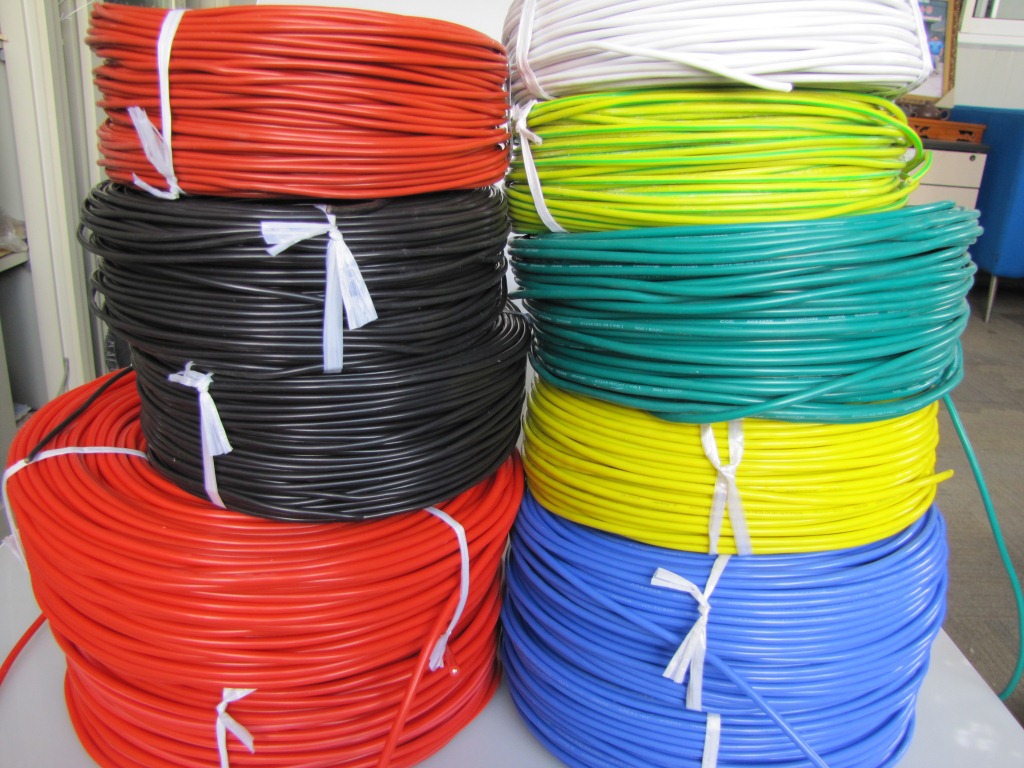

5、顏 色：紅/黃/蘭/白/黑/黃綠/棕等
用途：
電子電器及其它器械的高電壓導線（如電視機、微波爐、汽車等的高壓連接線）
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
| 線規 （AWG） | 導體結構 根數/線徑 （mm） | 絕緣厚度（mm） | 平均外徑（mm） | 20 ℃時導 體直流電 阻（Ω/km） | 包裝 長度 （m） | ||||||
| 3KV | 6KV | 10KV | 20KV | 3KV | 6KV | 10KV | 20KV | ||||
| 26 | 7 × 0.16 | 0.55 | 0.85 | 1.0 | 1.3 | 1.58 | 2.18 | 2.48 | 3.08 | 150 | 100 |
| 24 | 7 × 0.20 | 0.55 | 0.85 | 1.0 | 1.3 | 1.71 | 2.31 | 2.61 | 3.21 | 95.8 | 100 |
| 22 | 19 × 0.15 | 0.55 | 0.85 | 1.0 | 1.3 | 1.86 | 2.46 | 2.76 | 3.36 | 59.4 | 100 |
| 20 | 19 × 0.18 | 0.55 | 0.85 | 1.0 | 1.3 | 2.00 | 2.60 | 2.90 | 3.50 | 36.7 | 100 |
| 18 | 19 × 0.23 | 0.55 | 0.85 | 1.0 | 1.3 | 2.25 | 2.85 | 3.15 | 3.75 | 23.2 | 100 |
| 16 | 19 × 0.30 | 0.55 | 0.85 | 1.0 | 1.3 | 2.60 | 3.20 | 3.50 | 4.10 | 14.6 | 100 |
| 14 | 19 × 0.37 | 0.55 | 0.85 | 1.0 | 1.3 | 3.00 | 3.60 | 3.90 | 4.50 | 8.96 | 100 |
| 線規 （AWG） | 導體結構 根數/線徑 （mm） | 絕緣厚度（mm） | 平均外徑（mm） | 20 ℃時導體 直流電阻 （Ω/km） | 包裝長度（m） | ||||
| 30KV | 40KV | 50KV | 30KV | 40KV | 50KV | ||||
| 26 | 7 × 0.16 | 2.0 | 2.3 | 2.6 | 4.48 | 5.08 | 5.68 | 150 | 100 |
| 24 | 7 × 0.20 | 2.0 | 2.3 | 2.6 | 4.61 | 5.21 | 5.81 | 95.8 | 100 |
| 22 | 19 × 0.15 | 2.0 | 2.3 | 2.6 | 4.76 | 5.36 | 5.96 | 59.4 | 100 |
| 20 | 19 × 0.18 | 2.0 | 2.3 | 2.6 | 4.90 | 5.50 | 6.10 | 36.7 | 100 |
| 18 | 19 × 0.23 | 2.0 | 2.3 | 2.6 | 5.15 | 5.75 | 6.35 | 23.2 | 100 |
| 16 | 19 × 0.30 | 2.0 | 2.3 | 2.6 | 5.50 | 6.10 | 6.70 | 14.6 | 100 |
| 14 | 19 × 0.37 | 2.0 | 2.3 | 2.6 | 5.90 | 6.50 | 7.10 | 8.96 | 100 |
