| 加工定制 | 否 |
|---|---|
| 工作電壓 | 24（V） |
| 輸出頻率 | 50（kHz） |
| 產品認證 | ccc |
| 品牌 | Siemens/西門子 |
| 型號 | 6EP1334-2BA20 |
上海鷺弘機電設備有限公司
現貨供應西門子S7-200/300/400/1200 MM400 V20 S120 G120
聯系電話：林經理 13818991494
q q在線：348923692
產品型號：6EP1334-2BA20

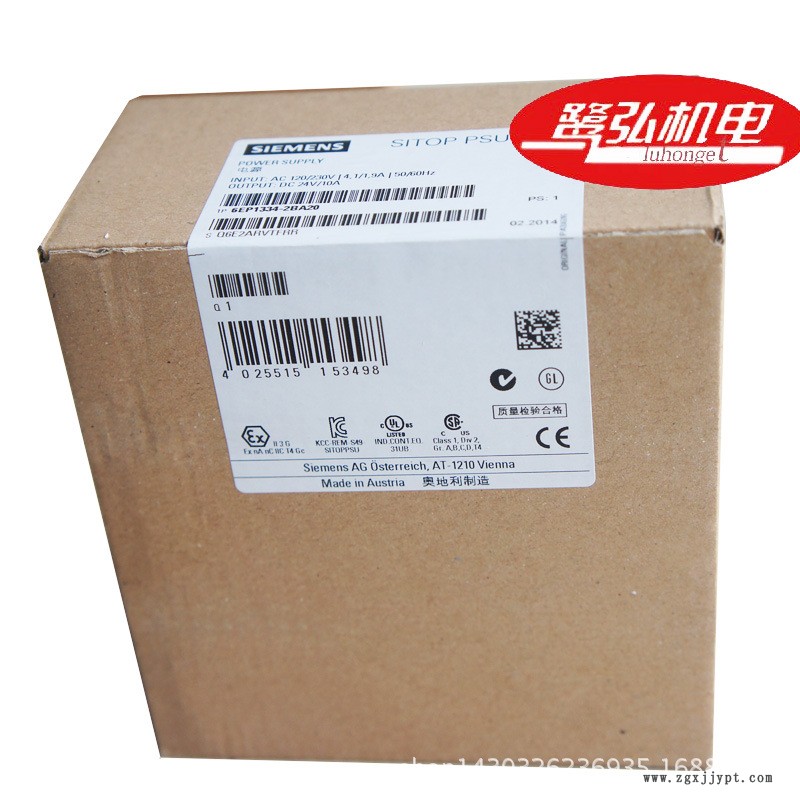

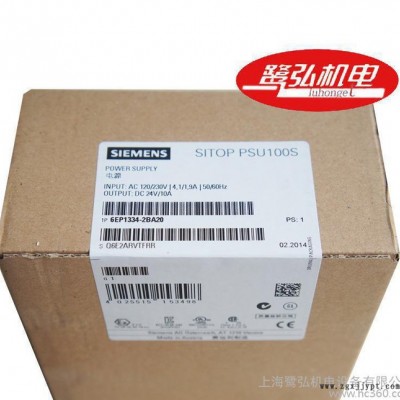

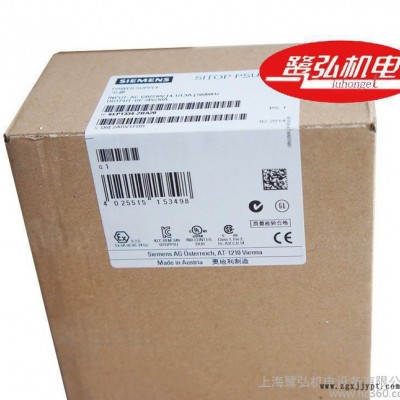

產品圖片
| SITOP PSU100S 24 V/10 A 調節電源 輸入：AC 120/230 V 輸出：DC 24 V/10 A | |
| 技術數據 | |
| 產品 | SITOP PSU100S |
| 電源，型號 | 24 V/10 A |
| 輸入 | |
| 輸入 | 單相交流 |
| 電源電壓 / 1 / 在 AC 時 / 額定值 | 120 V |
| 電源電壓 / 2 / 在 AC 時 / 額定值 | 230 V |
| 電壓范圍/最小值 | |
| 備注 | 范圍自適應 |
| 輸入電壓 / 1 / 在 AC 時 | 85…132 V |
| 輸入電壓 / 2 / 在 AC 時 | 170…264 V |
| 廣域輸入 | 否 |
| 抗過壓能力 | 2.3 ×V額定輸入 ，1.3ms |
| Ia 額定時的斷電橋接，最小值 | 20 ms |
| 斷點橋接 | Vin = 93/187 V時 |
| 電源頻率額定值 | 50/60 Hz |
| 電源頻率范圍/最小值 | 47...63 Hz |
| 輸入電流 / 輸入電壓額定值為 120 V 時 | 4.49 A |
| 輸入電流 / 輸入電壓額定值為 230 V 時 | 1.91 A |
| 接通電流限制 （+ 25 °C），最大值 | 60 A |
| 已安裝的輸入保險絲 | T 6.3 A/250 V （不可用） |
| 電源線中的保護裝置 （IEC 898） | 建議微型斷路器：10A，特性曲線C |
| 輸出 | |
| 輸出 | 調節后、零電位直流電壓 |
| 額定 DC 電壓額定值 Ua | 24 V |
| 總容錯，靜態 ± | 3 % |
| 靜態電網調節，約 | 0.1 % |
| 靜態負載調節，約 | 1 % |
| 剩余波紋度雙重峰值，最大值 | 150 mV |
| 剩余波紋度雙重峰值，典型值 | 20 mV |
| 尖峰雙重峰值，最大值（頻帶寬帶約 20 MHz） | 240 mV |
| 尖峰雙重峰值，典型值（頻帶寬帶約 20 MHz） | 160 mV |
| 設置范圍/最小值 | 22.8…28 V |
| 產品功能 / 可調整輸出電壓 | 是 |
| 輸出電壓的設置 | 通過電位器 |
| 運行顯示 | 24 V 的綠色 LED 正常 |
| 啟動/關閉特性 | V輸出 超調< 3% |
| 起動延遲，最大值 | 0.3 s |
| 電壓上升，典型值 | 20 ms |
| Ia 額定電流額定值 | 10 A |
| 電流范圍/最小值 | 0…12 A |
| 備注 | 7 A 升至 +70 °C, 10 A 升至 +60 °C, 12 A 升至 +45 °C |
| 供給的有效功率 / 典型 | 288 W |
| 瞬時過載電流 / 啟動期間短路 / 典型 | 32 A |
| 過電流的過載能力持續時間 / 啟動時短路 | 1000 ms |
| 瞬時過載電流 / 運行期間短路 / 典型 | 32 A |
| 過電流的過載能力持續時間 / 運行時短路 | 1000 ms |
| 用于提高功率的并聯能力 | 是 |
| 用于提高功率的可并聯設備的數量，臺 | 2 |
| 效率 | |
| Ua 額定、Ia 額定時的效率，約 | 90 % |
| Ua 額定、Ia 額定時的功耗，約 | 25 W |
| 閉環控制 | |
| 動態電網調節（Ue 額定 ±15 %），最大值 | 0.3 % |
| 動態負載調節 （Ia: 10/90/10 %），Ua ± 典型值 | 3 % |
| 負載躍變 10 到 90% 的調節時間，典型值 | 1 ms |
| 負載躍變 90 到 10 % 的調節時間，典型值 | 1 ms |
| 保護和監測 | |
| 電流限制/最小值 | 12…14.6 A |
| 輸出的特性 / 短路保護 | 是 |
| 短路保護 | 恒流輸出特性 |
| 持續短路電流 / 有效值 / 典型 | 14.6 A |
| 備注 | 過載150%額定電流輸出 ， 5s/min |
| 超載/短路顯示 | - |
| 安全 | |
| 初級/次級電位隔離 | 是 |
| 電位隔離 | 符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 |
| 防護類別 | Class I |
| 泄漏電流 / 最大值 | 3.5 mA |
| 泄漏電流 / 典型 | 0.8 mA |
| CE 標識 | 是 |
| UL/CSA 認證 | 是 |
| UL/cUL （CSA） 許可 | cULus-Listed （UL 508, CSA C22.2 No. 107.1）, 文件 E197259, cCSAus （CSAC22.2 No. 60950-1, UL 60950-1, UL 1604） |
| 防爆 | ATEX 過程, UL 1604 Class I, Div. 2, Group ABCD 過程 |
| FM 許可 | - |
| CB 許可 | 是 |
| 造船許可 | GL 過程 |
| 防護等級 （EN 60529） | IP20 |
| EMC | |
| 發射干擾（輻射） | EN 55022 Class B |
| 電網諧波限制 | EN 61000-3-2 |
| 抗干擾能力（免疫） | EN 61000-6-2 |
| 運行數據 | |
| 環境溫度 / 運行期間 | -10…+70 °C |
| 備注 | 自然對流 |
| 環境溫度 / 運輸期間 | -40…+85 °C |
| 環境溫度 / 存放期間 | -40…+85 °C |
| 濕度等級符合 EN 60721 | 氣候類型為 3K3，無冷凝 |
| 機械裝置 | |
| 連接技術 | 螺栓連接 |
| 接口/電源輸入 | L, N, PE: 每 0.5 ... 2.5 mm² 1個螺釘型端子 單芯/多股 |
| 接口/輸出 | L+, M: 每 0.5 ... 2.5 mm² 2個螺釘型端子 |
| 接口/輔助觸點 | 告警信號：每 0.5 ... 2.5 mm² 2個螺釘型端子 |
| 寬度 / 外殼的 | 70 mm |
| 高度 / 外殼的 | 125 mm |
| 深度 / 外殼的 | 125 mm |
| 安裝寬度 | 70 mm |
| 安裝高度 | 225 mm |
| 重量，大約 | 0.8 kg |
| 產品特點 / 外殼的 / 可順序排列的殼體 | 是 |
| 固定類型 / 墻壁安裝 | 否 |
| 固定類型 / 導軌安裝 | 是 |
| 固定類型 / S7-300 異型匯流排安裝 | 否 |
| 安裝 | 安裝在DIN導軌 EN 60715 35x7.5/15上 |
| 其他說明 | 在額定輸入電壓和環境溫度25℃的參數（除非另有規定） |
6EP1331-1SH02 單相220VAC輸入，輸出24VDC 1.3A
6EP1331-2BA00 單相220VAC輸入，輸出24VDC 2A
6EP1332-2BA00 單相220VAC輸入，輸出24VDC 3.8A
6EP1332-2BA10 單相120/220VAC輸入，輸出24VDC 2.5A
6EP1333-2AA00 單相220VAC輸入，輸出24VDC 5A 工業可并聯
6EP1333-2AA01 單相120/230VAC輸入，輸出24VDC 5A 工業可并聯
6EP1333-2BA00 單相120VAC/220VAC輸入，輸出24VDC 5A
6EP1333-2BA01 單相120VAC/220VAC輸入，輸出24VDC 5A
6EP1333-3BA00 單相120VAC/220to500VAC輸入，輸出24VDC 5A
6EP1334-2AA00 單相220VAC輸入，輸出24VDC 10A 工業可并聯
6EP1334-2AA01 單相120/220VAC輸入，輸出24VDC 10A 工業可并聯
6EP1334-2BA00 單相220VAC輸入，輸出24VDC 10A
6EP1334-2BA01 單相220VAC輸入，輸出24VDC 10A
6EP1334-3BA00 單相120/220VACto500VAC輸入，輸出24VDC 10A
6EP1336-2BA00 單相220VAC輸入，輸出24VDC 20A
6EP1336-3BA00 單相220VAC輸入，輸出24VDC 20A 工業可并聯
6EP1337-3BA00 單相120/230,40A
6EP1434-2BA00 三相380VAC輸入，輸出24VDC 10A 工業可并聯
6EP1436-2BA00 三相380VAC輸入，輸出24VDC 20A 工業可并聯
6EP1332-2BA20 三相380VAC輸入，輸出24VDC 20A 新型模塊式電源
6EP1332-2BA30 三相380VAC輸入，輸出24VDC 30A 工業可并聯
6EP1333-2AA02 三相380VAC輸入，輸出24VDC 40A 工業可并聯
6EP1333-2AA03 三相380VAC輸入，輸出24VDC 40A 工業可并聯
6EP1252-0AA00 單相230VAC輸入，輸出41.5V/1.3A
6EP1252-0AA01 單相230VAC輸入，輸出41.5V/2A
6EP1457-3BA00 三相380VAC輸入，輸出48VDC 20A 工業可并聯
SIYOUNG 電源
6EP0123-2AA00-0AA0 單相230VAC輸入，輸出24VDC 2.5A
6EP0123-2AA00-0AB0 單相230VAC輸入，輸出24VDC 4A
6EP0123-3AA00-0AB0 單相230VAC輸入，輸出24VDC 6A
6EP0123-4AA00-0AB0 單相230VAC輸入，輸出24VDC 12A
SITOP facets
6EP1331-2BA10 單相120/230VAC輸入，輸出24VDC 0.5A
6EP1333-1AL12 單相120/230VAC輸入，輸出24VDC 5A
6EP1334-1AL12 單相120/230VAC輸入，輸出24VDC 10A
6ES7307-1EA80-0AA0 單相120/230VAC輸入，輸出24VDC 10A
6EP1353-2BA00 單相120/230VAC輸入，輸出24VDC 設定范圍3～52DC 10A
LOGO! Power 微型電源組
6EP1332-1SH42 單相220VAC輸入，輸出24VDC 2.5A
6EP1332-1SH51 單相220VAC輸入，輸出24VDC 4A
SITOP 附加設備
6EP1961-3BA10 信號模塊，輸入范圍240VAC/6A,只能和模塊式SITOP電源共用
6EP1961-3BA00 緩沖模塊，輸入24VDC,輸出電流40A，可并聯，只能和模塊式SITOP電源共用
6EP1961-3BA20 冗余模塊，輸入24VDC,輸出電流40A
6EP1961-2BA00 診斷模塊，輸入24VDC,輸出電流4*10A
