| 材質 | 不銹鋼 |
|---|---|
| 品牌 | 芯儀Sine |
| 型號 | SET-PI1-01 |
| 加工定制 | 是 |
| 是否支持一件代發 | 不支持 |

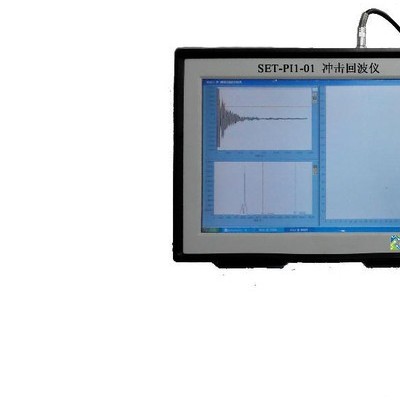

SET-PI1-01型沖擊回波儀是一款以沖擊回波檢測技術為基礎的先進無損檢測儀器，儀器針對鋼筋混凝土結構構件質量檢測而開發，適用與橋梁、隧道、基樁、錨桿、邊坡等土建工程質量檢測。儀器采用13.3寸高亮度液晶顯示觸屏，操作極為方便；檢測僅在一面進行，檢測過程無需耦合劑，檢測方便快捷；工業級專用控制系統，能夠保障儀器穩定運行，提高檢測精度；數據分析軟件使用特征值色譜成像技術，檢測結果可視化；儀器箱體采用整體鑄鋁材質，抗摔、防腐蝕，滿足各類檢測工況要去。
應用領域
(1) 鋼筋混凝土橋梁(混凝土抗壓強度、厚度、裂縫深度、空洞、密實度、結合面質量、表面損傷層
厚度)；
(2) 橋梁預應力管道注漿密實度；
(3) 混凝土板(墻、柱)厚度與內部缺陷;
(4) 隧道襯砌厚度與結合面質量；
(5)飛機跑道厚度與內部缺陷；
(6) 混凝土路面與瀝青層厚度。
性能優勢
(1) 主機操作界面友好，全觸摸式操作，交互式參數設置與測試操作；
(2) 一體化激發與接收裝置，測試高效快捷；
(3) 信號波形、頻譜實時顯示與處理，即時顯示內部缺陷示意圖；
(4) 高效穩定自動沖擊器，沖擊參數(沖擊力、接觸時間)可調；
(5) 無需耦合劑的高靈敏度輪式傳感器；
(6) 只需一個檢測面；
(7) 插件式多通道數據采集模塊，可跟不同傳感器組合形成多種測試系統；
(8) 高可靠工業級專用控制系統、2G內存、32G硬盤、大尺寸真彩液晶屏；
(9) 全面支持Windows操作系統，標準USB接口、大容量移動存儲器；
(10) 內置高性能鋰電，滿足野外長期工作需求。
主要性能指標
| 主控單元 | 工業級專用系統 | 顯示方式 | 13.3寸液晶顯示屏 |
| 通道數量 | 1發射通道，2接收通道 | 觸發方式 | 信號出發、外觸發 |
| 采樣率 | 2KHz~1MHz 15檔可調 | 采樣字節 | 1 ~ 255 KB |
| 聲時精度 | 0.5 s | 聲時測量范圍 | 0~127000000s |
| 放大器增益 | 60 dB | 放大器寬度 | 0 ~ 10 MHz |
| 接收靈敏度 | ≤30 V | 發射電壓(V) | 5、500、1000可選 |
| 發射脈寬 | 0.5s ~0.6s、步進0.5s | 存儲容量 | 2G內存、32G硬盤 |
| 通用接口 | USB、支持移動存儲 | 操作方式 | 觸摸屏、按鈕 |
| 供電方式 | 內置高能鋰電池，連續工作6小時； 外置接口：12V DC； 100V~240V、50/60Hz | 主機適用打印機 | 普通打印機 |
| 主機尺寸(mm) | 362 ×266 ×85 | 主機重量(Kg) | 2.5 |
主要配置
| 測試主機 | 數據分析軟件1套 | 移動U盤1個 | 傳感器3個 |
 |  |  | |
| 沖擊錘2把 | 儀器箱 | | |
| | 暫無，可根據客戶 要求定制 | | |

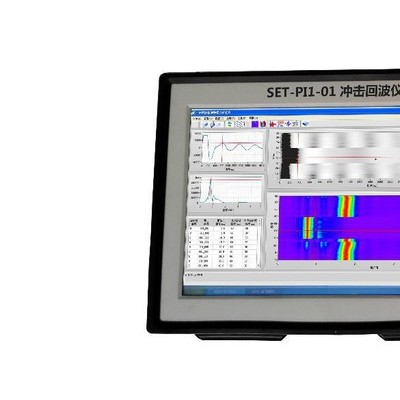

數據分析軟件界面
