| 品牌 | 模具硅膠 |
|---|---|
| 型號 | RTV630 |

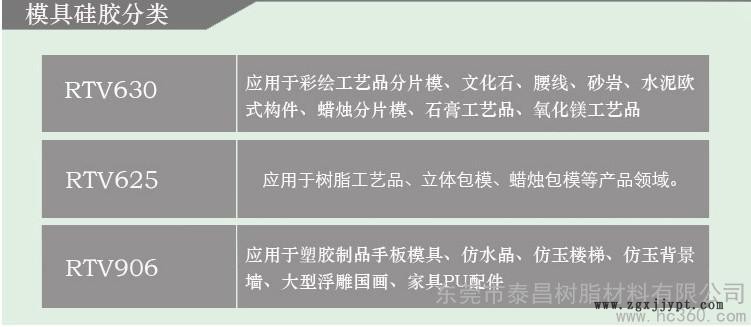

模具硅膠應用中遇到的常見問題：
1、模具硅膠為什么會出現翻模次數少？
在制作模具過程中添加了太多的硅油，硅油破壞了硅膠的分子量，所以模具會出現翻模次數少不耐用等現象。如果說做小件產品花紋比較復雜的產品，用硬度大的硅膠來開模**會出現翻模次數少的現象，因為硅膠過硬的時間會很脆，容易折斷。相反，如果做搭建產品而用硬度小的硅膠來做模具，那結果同樣會是不如人意的。因為硅膠太軟，它的拉力和撕裂強度會降低，做出來的模具會變形，所以翻模次數**會降低。模具膠本身質量都很好，硅膠沒有好壞之分，只有適合與不適合。我們要采用適合產品硬度大小的硅膠來制作模具**不會出現這種狀況了。
2、為什么模具硅膠會出現燒模的現象？
因為不飽和樹脂和樹脂產品加了過氧化物的固化劑以后，遇樹脂反應會產生大量的熱量，一般樹脂固化時間為３分鐘，所以３分鐘后要盡快脫模，才能夠防止硅膠模具不會產生燒模的現象。
3、模具硅膠的灌模和分片模的制作方法：
分片模具或片模操作方法：把抽過真空的硅膠以涂刷或灌注方法進行施工。假如你是做片模或分片模具有采用涂刷方式，涂刷前先把你要復制的產品或模型涂刷上一層脫模劑或隔離劑，然后把硅膠涂刷在產品上面（注：一定要涂刷均勻）等待30分鐘后，將表面粘帖一層紗布或玻璃纖維布來增加強度，然后再涂上第二層硅膠，等硅膠干燥后，再做外模，外模可以使用石膏或樹脂等材料。
灌模或灌注模的操作方法：灌模或灌注模，是用于比較光滑或簡單的產品**是將你要復制的產品或模型，用膠板或玻璃板圍起來，將抽過真空的硅膠直接倒入產品上面，待硅膠干燥成型后，取出產品，模具**成型了（注：灌注模一般采用硬度比較軟的硅膠來做模，這樣脫模比較容易，不會損壞硅膠模具里面的產品），以上是模具硅膠使用及操作的全部過程。
4、為什么模具硅膠會出現表干里不干的現象？
模具硅膠是屬于縮合型硅膠，它是靠吸收空氣中的水份而固化的，硅膠在制做的過程當中，把水份蒸干了，而沒有調入適量的水份**會出現此現象。解決方案：這個現象不屬于產品質量問題，而是因為沒有控制水份，提升硅膠的儲存期，保質期長久才會出現些現象，只要在使用硅膠的時候，適量添加0.05%水份，攪拌均勻**可以解決些狀況了。
5、為什么模具硅膠會出現拉力差的現象？
因為客戶在制作模具的過程中，為了減小硅膠的粘度，使硅膠容易操作而在硅膠中大量的添加了硅油，這樣**會使硅膠變得很軟，產生不耐拉，撕裂強度降低，拉力變差的現象，從而造成模具不耐用，使用壽命短，翻模次數少等現象。
6、為什么模具會出現冒油狀況？
模具硅膠本身是不會冒油的，出現冒油**是因為在操作過程中添加了復合型硅油（硅油與白礦油的復配體），因為白礦油是石油化工產品，不是硅油。
7、為什么模具會產生不耐酸堿，不耐老化的現象？
在制作硅膠模具的過程中，我們建議客戶**不加任何硅油，如果需要的話，硅油添加量**不要超過５％～１０％。因為硅油的添加量過多會破壞硅膠的分子量，所以做出來的模具會產生不耐酸堿，不耐老化的現象。
8、為什么模具硅膠做出來的模具會出現表面有痕跡，條紋，不光滑等現象？
出現這種現象是要復制的產品或模型沒有進行打磨或拋光的緣故。因為實際上模型或產品本身是不夠光滑或**，所以要復制的產品或模型如果沒有經過打磨或拋光，再好的硅膠做的模具也會不美觀、不夠光滑。還有一種情況**是，在打脫模劑的時候，沒有涂刷均勻也會造成模具不光滑。
