昆山誠焰鑫塑膠有限公司

廠家(產地)	美國杜邦
牌號	103FHS
特性級別	阻燃級
用途級別	通用級
銷售方式	品牌經銷
類型	標準料

 產品參數

性能項目		試驗條件[狀態]	測試方法	測試數據	數據單位
物理性能	密度		ASTM D792	1.14	g/cm3
	成型收縮率	橫向	ISO 294-4	1.3	%
	成型收縮率	流動	ISO 294-4	1.4	%
	硬度		ASTM D785	121
機械性能	拉伸模量	23℃	ISO 527-1,-2	3100	MPa
	拉伸強度	23℃	ASTM D638	83.0	MPa
	拉伸強度	77℃	ASTM D638	55.0	MPa
	拉伸強度	121℃	ASTM D638	41.0	MPa
	斷裂伸長率	23℃	ASTM D638	50	%
	斷裂伸長率	77℃	ASTM D638	190	%
	斷裂伸長率	121℃	ASTM D638	250	%
	彎曲模量	23℃	ASTM D790	2830	MPa
	彎曲模量	77℃	ASTM D790	1100	MPa
	彎曲模量	121℃	ASTM D790	538	MPa
	彎曲模量	130℃	ASTM D790	414	MPa
	彎曲模量	23℃	ISO 178	2800	MPa
	剪切強度	23℃	ASTM D732	73.8	MPa
	IZOD缺口沖擊強度	-40℃	ISO 180	5.5	KJ/m2
	IZOD缺口沖擊強度	-30℃	ISO 180	6.00	KJ/m2
	IZOD缺口沖擊強度	23℃	ISO 180	5.50	KJ/m2
熱性能	熔點		DSC	263	℃
	阻燃性		UL94	V-2

產品介紹產品信息產品名稱：101 FHS
PA66聚酰胺66或尼龍66化學和物理特性PA66在聚酰胺材料中有較高的熔點。它是一種半晶體-晶體材料。PA66在較高溫度也能保持較強的強度和剛度。在產品設計時，一定要考慮吸濕性對幾何穩定性的影響。為了提高PA66的機械特性，經常加入各種各樣的改性劑。

點擊輸入文字描述

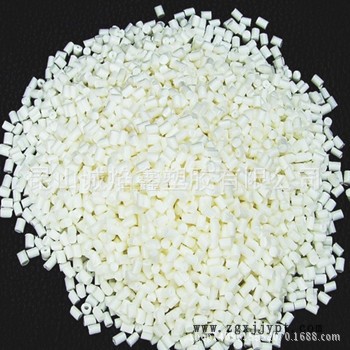

 粒子圖片

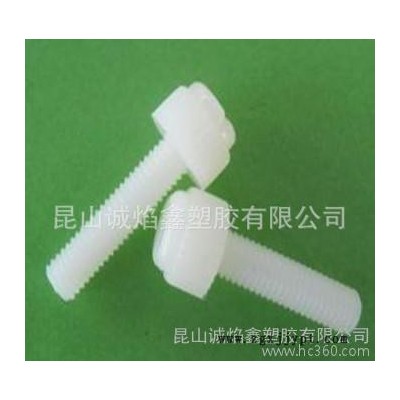

成型注意事項及應用1：干燥處理：如果加工前材料是密封的，那么**沒有必要干燥。然而，如果儲存容器被打開，那么建議在85℃的熱空氣中干燥處理。如果濕度大于0.2%，還需要進行105℃，12小時的真空干燥。 2：熔化溫度：260~290℃。對玻璃添加劑的產品為275~280℃。熔化溫度應避免高于300℃。 模具溫度：建議80℃。模具溫度將影響結晶度，而結晶度將影響產品的物理特性。對于薄壁塑件，如果使用低于40℃的模具溫度，則塑件的結晶度將隨著時間而變化，為了保持塑件的幾何穩定性，需要進行退火處理。 3：注射壓力：通常在750~1250bar，取決于材料和產品設計。 4：注射速度：高速（對于增強型材料應稍低一些）。 流道和澆口：由于PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5t（這里t為塑件厚度）。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的**小直徑應當是0.75mm。典型用途 PA66更廣泛應用于汽車工業、儀器殼體以及其它需要有抗沖擊性和高強度要求的產品。 5：應用范圍：廣泛用于制造機械、汽車、化學與電氣裝置的零件，如齒輪、滾子、滑輪、輥軸、泵體中葉輪、風扇葉片、高壓密封圍、閥座、墊片、襯套、各種把手、支撐架、電線包層等。亦可制成薄膜用作包裝材料。此外，還可用于制作醫療器械、體育用品、日用品等。
