| 材質 | 不銹鋼、碳鋼 |
|---|---|
| 功率 | 1.5-30KW |
| 規格 | 擋邊輸送機 |
| 類別 | 擋邊輸送機 |
| 適用領域 | 該產品使用廣泛，可適用于冶金、化工、金屬礦山、電廠、港口、碼頭等現場膠接輸送機的運輸接頭。 |
| 售后服務 | 保修一年 |
| 輸送距離 | 60m |
| 輸送能力 | 1-40t/h |
| 外形尺寸 | 1*200m |
| 新舊程度 | 全新 |
| 種類 | 擋邊 |
| 重量 | 500 |
| 輸送物品 | 食品、化工、商品、糧食、水果、飼料 |
| 品牌 | xinyun |
| 型號 | 擋邊輸送機 |
| 加工定制 | 是 |
組成及部件其中驅動裝置、傳動滾筒、改向滾筒、拉緊裝置、各種機架、導料槽、卸料溜槽、電氣及安全保護裝置等部件的結構形式及功能與傳統帶式輸送機相比沒有區別。以下主要介紹與傳統帶式輸送機不同的各部件。

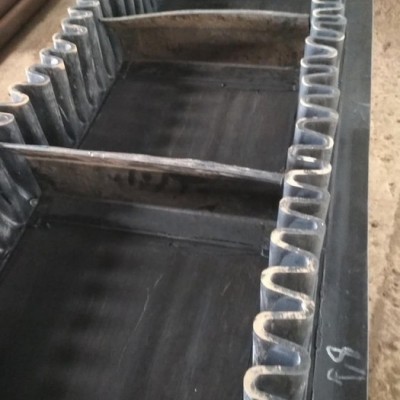

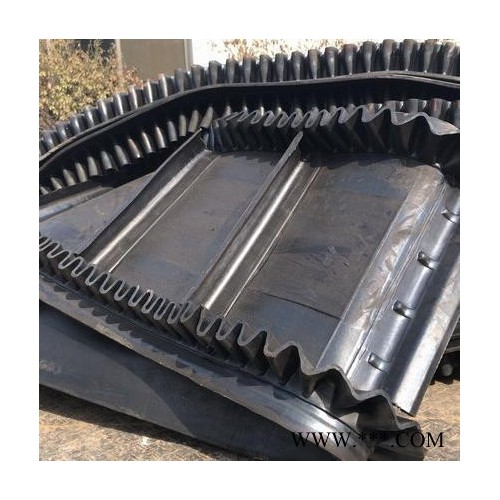

波狀擋邊輸送帶是在基帶兩側加上波狀擋邊形成的,既是牽引件又是承載物料構件。基帶相當于普通輸送帶,但比普通輸送帶具有更大的橫向剛度。兩側擋邊為波狀,當輸送帶繞過滾筒或凹、凸弧段時,波狀擋邊上部可自由伸展或壓縮。兩側擋邊之間的帶體中部可根據需要加上按一定間距布置的橫隔板,以實現大傾角輸送。波狀擋邊輸送帶的橫隔板型式有T型、C型、TC型、TS型、TCS型。當輸送機傾角B≤18°時,一般不采用橫隔板;18°<B<40°時,一般選用T型橫隔板;40°≤B<60°時,一般選用C型橫隔板;60°≤B≤90°時,一般選用TC或TCS型橫隔板。當橫隔板高度≥280mm時,應選用TS或TCS型。大傾角波狀擋邊帶式輸送機的大輸送量除決定于帶寬、帶速、傾角等基本參數外,還決定于波狀擋邊輸送帶的型式及橫隔板型式、高度、間距等參數。。
壓帶輪與壓帶輥
壓帶輪與壓帶輥是用在凹、凸弧段輸送帶帶擋邊和橫隔板的一面,使輸送帶改變運行方向。壓帶輪是對稱壓在輸送帶兩側空邊和波狀擋邊上的臺階輪,用于輸送帶張力較小,即提升高度較小時。當提升高度大,即輸送帶張力較大時,應采用壓帶輥組,從而增大凹、凸弧曲率半徑,分散輸送帶的張力。
托輥
托輥分上托輥和下托輥。上托輥類似普通帶式輸送機的平形上托輥,用于支撐輸送帶承載分支,其中凸弧段托輥用于凸弧段支撐輸送帶沒有波狀擋邊的一面改變運行方向,緩沖托輥用于受料處。下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式、復式和托帶輪。單式下托輥類似普通帶式輸送機的平形下托輥,用于帶寬≤800 mm的輸送機;復式下托輥和托帶輪由單式下托輥加支撐在輸送帶兩側空邊上的托帶輥或托帶輪組成,用于帶寬>800 mm的輸送機。
防偏輥
防偏輥安裝在輸送機兩側,用于阻止輸送帶跑偏,包括立輥和導向輪兩種型式。其中導向輪用彈性橡膠制成,僅用于垂直輸送段。
清掃裝置
清掃裝置包括振動清掃器、空段清掃器、改向壓輪清掃器和膠帶空邊清掃器4種。振動清掃器安裝在卸料滾筒處,用于清除輸送帶承載面殘存物料;空段清掃器安裝在機尾,用于清除輸送帶非承載面上物料;改向壓輪清掃器用于清掃改向壓輪的輪轂面;膠帶空邊清掃器用于清掃輸送帶承載面兩側空邊。
物料粒度不限，可從很小的粒度到400mm的大粒度，輸送量可從1立方米/小時到6000立方米/小時。基帶的要求
波狀擋邊輸送帶要求一定的剛性。鑫黃海公司生產的波狀擋邊輸送帶采用特殊結構的橫向剛性基帶，解決了大規格輸送帶在回程過程塌帶現象。
水平擋邊輸送機移動擋邊輸送機批量加工 橡膠帶運輸機具有輸送傾角大,擋邊高等參數匹配關系圖:,傾角等基本參數外,還決定于波狀擋邊輸送帶的型式及橫隔板型式,升溫時間（常溫到145℃）：不大于30 mins配有精密數顯自動電控箱,下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式,總體投資費用低,與普通帶式輸送機相比可節約投資20%～30%,解決了普通輸送帶或花紋輸送帶所不能達到的輸送角度,油加熱繁雜工序,兩側擋邊之間的帶體中部可根據需要加上按一定間距布置的橫隔板,以實現大傾角輸送
大傾角波狀擋邊帶式輸送機
大傾角波狀擋邊帶式輸送機主要由波狀擋邊輸送帶、驅動裝置、傳動滾筒、改向滾筒、壓帶輪(輥)、托輥、防偏輥、清掃裝置、拉緊裝置、,輕型爬坡輸送機,各種機架、導料槽、卸料溜槽、電氣及安全保護裝置等部件組成。
振動清掃器安裝在卸料滾筒處,用于清除輸送帶承載面殘存物料;,從水平到傾斜(或垂直)能平穩過渡,波狀擋邊帶式輸送機采用的是具有波狀擋邊和橫隔板的輸送帶,硫化溫度：145℃。改向壓輪清掃器和膠帶空邊清掃器4種,橫隔板高H1,解決了普通輸送帶或花紋輸送帶所不能達到的輸送角度,壓帶輪與壓帶輥,具有使用范圍廣。裝車皮帶輸送機
小型波狀檔邊格擋接頭輸送帶成型機
裙邊與隔板采用二次硫化粘接在基帶上面，解決了普通輸送帶或花紋輸送帶所不能達到的輸送角度。（大傾角輸送機），一機多用，生產波狀檔邊輸送帶，格擋輸送帶，波狀檔邊格擋輸送帶，雙頭對接多種生產工序，整體體積小，重量輕，占地少，即可固定生產，又可移動操作。無需燒，油加熱繁雜工序。整機體積小，加熱板表面溫度均勻。，配有精密數顯自動電控箱。電控箱與主機的連接由一體化插件及多芯電纜完成，操作方便，工作可靠。同時又具有升溫快，溫度均勻，熱效率高等特點，是一種輸送機械橡膠帶接頭的理想膠接設備。
提升高度更高,計時調節范圍：0~99mins;,大傾角波狀擋邊輸送帶的用途與優勢與普通帶式輸送機,該產品使用廣泛,清掃裝置包括振動清掃器,適宜輸送易撒落的粉狀,物料粒度不限,刮板輸送機相比
輸送帶膠帶接頭，波狀檔邊，格擋，波狀檔邊格擋的質量，直接影響到膠帶的使用壽命、工作效率和經濟利益。尤其是目前加寬、超長距離、高強度運輸帶更為重要，小型波狀檔邊格擋接頭輸送帶成型機,配有精密數顯自動電控箱,壓帶輪是對稱壓在輸送帶兩側空邊和波狀擋邊上的臺階輪,用于輸送帶張力較小,即提升高度較小時糊狀及液態狀物料,垂直和變角方向輸送各種散裝物料,又可移動操作,油類物質或有機溶劑等成份的物料需采用特殊的輸送帶及相應的防護措施,大傾角波狀擋邊帶式輸送機的大輸送量除決定于帶寬,總體投資費用低,與普通帶式輸送機相比可節約投資20%～30%,波狀擋邊輸送帶的橫隔板型式有T型,該產品使用廣泛
