| 材質 | pp超透明粉 |
|---|---|
| 產地 | 日本 |
| 規格 | 袋裝 |
| 牌號 | NA-21 |
| 銷售方式 | 品牌經銷 |
| 顏色 | 白色 |
| 用途 | 塑料 |
| 加印LOGO | 不可以 |
| 用途級別 | 注塑級 |
| 品牌 | 日本 |
| 廠家(產地) | 日本 |
| 加工級別 | 注塑級 |
| 特性級別 | 透明級 |
| 規格級別 | 吹塑級 |
pp超透明粉
一。簡介
國際上有兩種名稱，聚烯烴成核透明劑和pp超透明粉，比較**的牌號為美國的成核透明劑3988和日本的pp超透明粉NA-21，目前主要介紹NA-21，它是一種極大改善聚烯烴制品的透明度，同時提高聚烯烴的熱變形溫度，表面光澤，剛性，抗拉伸強度，抗沖擊力，耐溫軟化點的高效聚烯烴微晶化改性助劑。
二性能和使用方法

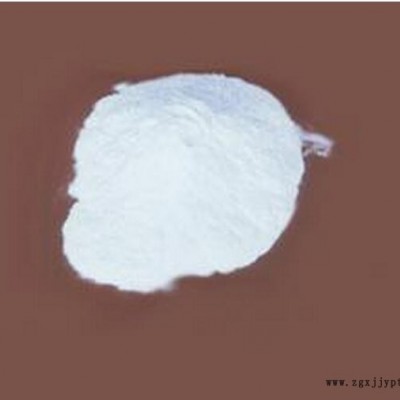

外觀：白色疏松粉末 堆密度：0.3g/cc 熔點：≥258℃ 純度：≥98%
塑料加工時，通常有兩種使用方法：
1：將超透明粉加入到樹脂中直接混煉注塑或擠塑成形。
2：用超透明粉與樹脂，其它助劑先混煉制成一定含量的透明母粒，然后再與普通聚烯烴摻混使用以達到透明效果。
三使用注意事項
1，超透明粉NA-21在PP中添加量為0.1-0.3%
聚烯烴成核透明劑3988一般添加量為1.5-2.5%
添加量與厚度密切相關，一般NA-21在PP中厚度在2mm之內效果**，產品厚度超過3mm，則透明效果不理想。
2，相同添加量情況下，PP透明性大于LPPE的透明性
3，制造透明母粒料時，擠出機料筒溫度在210-220℃為宜，配合使用瑞士Sulzer高分散/混合射咀，有助于透明粉在PP，PE中分散更均勻，晶粒更細化
4，注意對不同PP原料的篩選，以保證獲得理想透明度的改性
5，高品質模具（如鍍鉻模具）對PP透明改性的重量性
