光學分辨率	1
規格	1
環境等級	1
環境溫度	70
適用范圍	-200-660
溫度量程	-200-600
系統精度	1
震動	0
品牌	云鷗
型號	WZP-231

PTFE燒結四氟防腐熱電阻工況生產上海云鷗生產的pt100是鉑熱電阻，簡稱為：PT100鉑電阻，它的阻值會隨著溫度的變化而改變。PT后的100即表示它在0℃時阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。它的工業原理：當PT100在0攝氏度的時候他的阻值為100歐姆，它的的阻值會隨著溫度上升它的阻值是成勻速增漲的。

工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃～420℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。 根據**規定，我廠從1987年起開始生產符合IEC國際標準分度號的Pt100鉑熱電阻合符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型電阻，應符合JB/T8622-1997及JB/T862３-1997標準． □主要技術指標 ·測溫范圍和準確度

熱電阻類別	測量范圍℃	分度號	允許偏差△t ℃
WZP型鉑電阻	-200～420	Pt100	B級 允差±（0.3或+0.005︱t︱）
			A級 允差±（0.15或+0.002︱t︱）
WZC型銅電阻	-150～100	Cu50	-50～100℃ 允差±（0.30+6.0×10-3t）

注：式中“t”為感溫元件的實測溫度**值。 熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻值R0的比值：（R100/ R0） 分度號Pt100: A 級 R0=100±0.06Ω        B級 R0=100±0.12Ω 分度號Cu50： R0=50±0.05Ω 熱響應時間 在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間用T0.5表示。 熱電阻公稱壓力 一般指在該工作溫度下保護管所能承受的外壓（靜壓）耐不破裂。允許公稱壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置放深度以及被測介質的流速和種類有關。 熱電阻**小置入深度 ︱min＝︱元+15D ︱min**小可用置入深度 ︱元－感溫元件長度 D－保護管外徑 自然影響 通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。 絕緣電阻 常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ □工作原理 工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。 熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，所測得溫度是感溫元件所在范圍內介質層中的平均溫度。 裝配式熱電阻主要由接線盒，保護管，接線端子，絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。 WZP型鉑電阻的感溫元件是一個鉑絲繞組，雙支鉑電阻主要用于需要用二套顯示，記錄和調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組

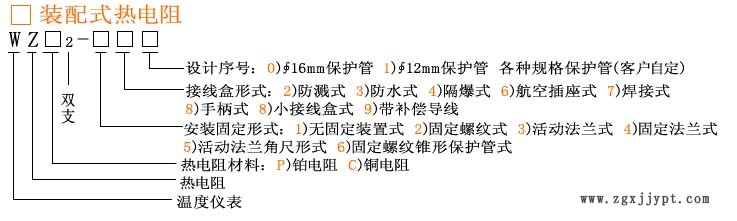

WZP-330 WZP2-330保護管直徑為Φ16X2mm的304不銹鋼;

WZP-331 WZP2-331保護管直徑為Φ12X2mm的304不銹鋼;

熱電阻芯為三芯鎧裝芯(雙支為六芯),以上所標長度為常用長度,如您需要長度未標出請咨詢客服.

材質可定做316L不銹鋼，304襯PTFE(防腐型)，或其他特殊材質的保護管。(咨詢銷售)

PTFE燒結四氟防腐熱電阻工況生產
