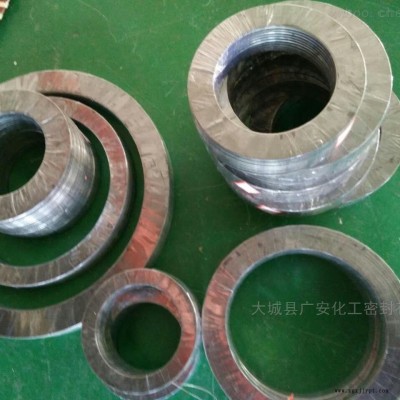

DN10精密金屬纏繞墊定做耐磨損金屬密封墊

 SU型鋼帶設計
        1、SU型鋼帶有5個回彈點，回復率高，普通V型鋼帶只有一個回彈點，回復率低。
        2、SU型鋼帶與法蘭夾角小于30°，不傷害法蘭面。
        3、SU型纏繞墊泄漏率低，承壓能力強。(見下表)
纏繞墊        墊片比壓kgf/cm2        泄漏率cm3/s/cm2        承壓能力kg/cm2
SU型(技術)        442        1.32×10-5        300
U型(普通型)        440        4.56×10-5        250
V型(普通型)        421        5.98×10-4        200

DN10精密金屬纏繞墊定做耐磨損金屬密封墊

 墊圈washer墊在連接件與螺母之間的零件,般為扁平形的金屬環。
非金屬墊片non-metallicgasket用石棉、橡膠、合成樹脂、聚四氟乙烯等非金屬制成的墊片。a非金屬包覆墊片non-metallicjacketgasket外包層合成樹脂等的非金屬墊片。
半金屬墊片semimetallicgasket用金屬和非金屬材料制成的墊片，如纏繞式墊片、金屬包覆墊片。a纏繞式墊片spiralwoundgasket由V形或W形斷面的金屬帶夾非金屬帶，螺旋纏繞而成的墊片。1)內環innerring設置在纏繞式墊片內圈的金屬環。2)外環outerring設置在纏繞式墊片外圈的金屬環。b金屬包覆
金屬墊片metallicgasket用鋼、鋁、銅、鎳或蒙乃爾合金等金屬制成的墊片。
纏繞墊片是指用金屬帶(般是v型鋼帶)與非金屬帶纏繞成環形的墊片,金屬帶與非金屬帶交替纏繞,由于其具有較好的彈性,廣泛用于石化、化工、電力等行業的法蘭密封結構中，根據具體部位，可在墊片的內層或外層加上鋼環來定位或加。
