1.結構特點

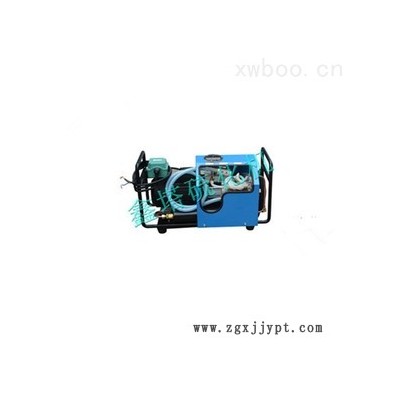

　　　本廠為膠帶硫化機特別設計的專用高壓水泵，系采用單相或三相電動機驅動的三缸柱塞泵，具有結構緊湊、體積小、重量輕、工作可靠、維護方便等特點，是便攜式的電動水壓泵。

　　　該泵的柱塞采用*制造，在不銹鋼的塞體表面噴涂高硬度合金層，抗磨性，使柱塞與密封圈的使用壽命成倍提高，整機性能穩定可靠，為此要求用的介質（清水）必須保持純凈清潔。

　　　泵設有調壓卸荷閥，當硫化器水壓板充滿介質壓力驟增超過設定值時，液泵能自動卸壓。（出廠已調設大3MPa）。

2.技術參數

額定排出壓力 4MPa

理論流量 8L/min

泵速 2800r/min

工作介質 清水

配套電動機 1.1KW三相電動機 50Hz 380V

潤滑油 30或者40號機油0.87L

機具重量 23kg

外形尺寸 （長′寬′高）560′250′395mm

　　現有硫化機打壓裝置是利用電動泵向硫化機打壓板中打水，達到硫化膠帶接頭所需的壓力(1. 6Mpa)。使用中存在弊端①需要外接電動泵電源。若 在硫化時停電，將會影響膠帶接頭的質量，甚至造成膠帶接頭報廢。②電動 泵易出故障，影響施工接頭的進度。③現場操作繁瑣，硫化機電動水壓泵廠商，需要電修工、機修工 配合。需要運輸體積較大的電動泵。上述幾種因素造成施工進度慢。 發明內容為了解決現有硫化機利用電動泵打壓施工進度慢、易受停電等因素的影 響、操作繁瑣的不足，本實用新型提供一種硫化機打壓裝置，它不用電動泵 打壓，結構簡單，操作簡便，硫化機電動水壓泵哪家好，施工進度快、不受停電等諸多因素影響。

　本廠用新型為解決上述技術問題所采用的技術方案是硫化機打壓裝置由多通裝置、水閥、壓力表組成。多通裝置的主接口與 水閥聯接，水閥的另一端與井下供水管路連接。多通裝置有一個接口接壓力 表，其余接口接打壓管，打壓管接硫化機的打壓板。

　本廠用新型的有益效果是

① 本打壓裝置是直接利用礦井井下供水管路的水壓為硫化機打壓，使用 安裝簡捷方便，不需要外接電源，對現場職工操作要求低。

② 本打壓裝置取代以往的電動泵等打壓裝置，成本降低，節約電能；同 時，也避免了電源故障影響膠帶接頭的施工進度和硫化質量。

③ 結構簡單可靠，體積小，易搬運。是可靠、環保、經濟型的新產品。
