一、鴨嘴閥產品簡介：

    Xf橡膠緩閉逆止閥是一種全橡膠結構、外形呈“鴨嘴狀”，具有“正向流入，反向逆止”功能的新型給排水閥門產品。它根據受力分析和受力計算，針對不同的工況，采用不同的設計機理，選用不同的橡膠配方，并按特殊工藝制作而成。正向工作時，水由進水口流入，微小的水壓，便能打開閥門，水壓越大，閥門開啟越大，水流量越大，閥口越緊，密封效果好。它廣泛用于市政、水利、污水處理等各種出水排放口，防止倒灌、倒流、是取代拍門的理想產品。

二、鴨嘴閥產品特點：

予傳統拍們比較，優勢特別明顯：

根據水壓差自動開啟和關閉，安全可靠，無噪音，無需人員操作，無需維護。

正向開啟水阻力小，啟動壓力小，且流量根據水壓自然調節：

反向逆止密封好，沒有滲漏，防止了倒流，背壓越大，效果越佳：

防腐、耐老化、不變形、適應性強、使用壽命長；

尺寸范圍廣，公稱直徑DN50至DN3000。

三、鴨嘴閥適用范圍：

該產品性能卓越，選用范圍廣

選用于污水系統

選用于排放系統

選用于堤壩排放

選用于機場、高速公路排水

選用于下水道排放

選用于污水池排放

氣味相隔

四、鴨嘴閥安裝結構形式：

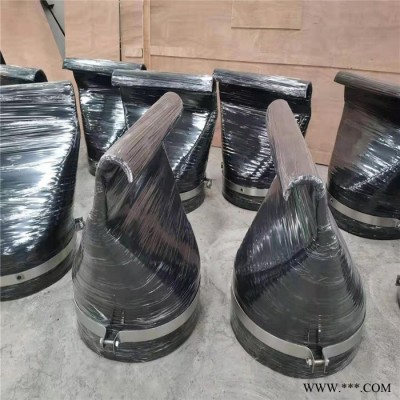

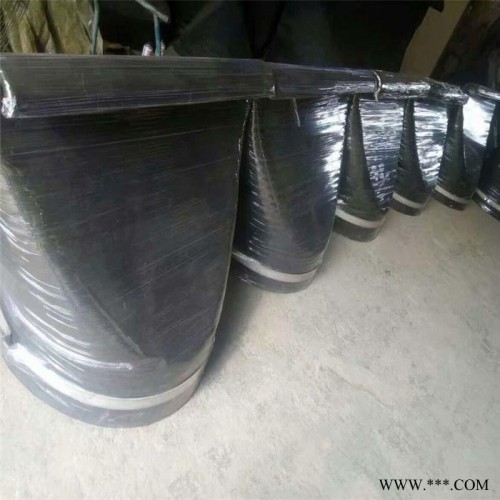

1）套接式 XF-T安裝在排水管的出口

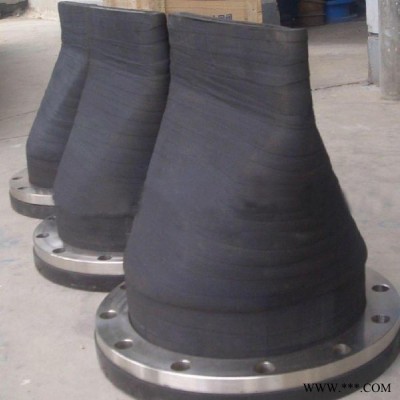

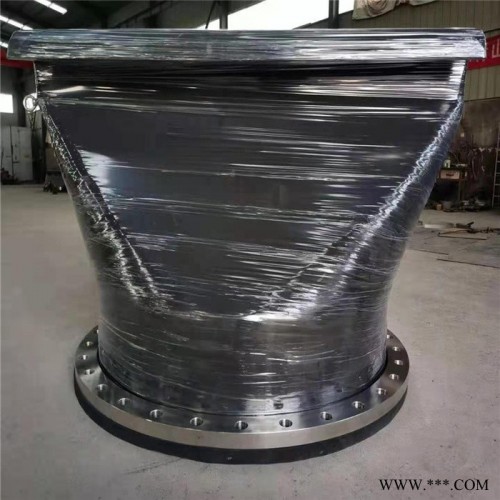

2）法蘭式 XF-F安裝在排水管帶法蘭的出口末端
3）安裝板式 XF-F安裝于出水口末端構筑物上
4）內置式 XF-F安裝于城市雨水污水和系統出口末端
5）灰漿或水泥管道式XF-F 安裝于灰漿或水泥管道的末端

五、鴨嘴閥安裝使用說明：

安裝前的準備

請核對工況于閥的型號、安裝方式、技術參數、技術要求（耐壓或北壓、耐溫、耐腐蝕條件）是否相符。

檢查閥的內外有無人為損壞，檢查閥內有無贓物等。

檢查安裝管道外表面或連接法蘭有無毛刺，有無變形，是否光滑平整。

安裝過程

套接式橡膠緩閉逆止閥的安裝，應使閥的內徑與連接管道的外徑正確匹配；套入深度應符合相對應的要求；管道外表可涂加水工膠密封；卡箍卡口之間應適當加橡膠墊片，然后擰緊連接螺栓；若橡膠緩閉逆止閥采用輔助襯管，連接時，輔助襯管與預留管應密封焊牢，并適當增加強筋提高強度和剛性。

法蘭式安裝時，排水管的出口法蘭尺寸應與橡膠緩閉逆止閥的連接法蘭尺寸相對應；法蘭與法蘭之間應試具體情況，加裝密封墊，保證連接緊固后的密封；還要注意不能碰壞橡膠緩閉逆止閥的法蘭唇邊。

其它方式安裝時，參照上述要求

當公稱直徑大于DN800時，由于閥體重量較大，加之工作時，閥體腹腔中有大量的水及水流沖擊，須增加一支承拉桿，通過閥體上的吊環，將閥體長期穩固的吊起。

注意事項

閥體在搬運、儲存、安裝中，要避免不規范操作。

如閥體長期保存，要防止明火。嚴禁疊放。

正常使用中，無需維護，但要防止尖硬物戳穿閥體。

工作部位不能有物體的擠壓，以免影響它的自然開啟和關閉。

六、鴨嘴閥訂貨須知：

用戶要提供現場使用工況的情況說明及技術要求。

用戶要提供必要的技術參數，包括管道的公稱直徑、管道接口外徑、安裝型式及正向開啟壓力、反向逆止背壓的數值。

我方技術人員將根據用戶的要求，為用戶選型設計。     XH31、XH41、XH81A、XH41A型橡膠排污止回閥(西班牙稱“鴨嘴形柔性止回閥”．美國稱為“鴨嘴形橡膠平嘴閥”)是在西班牙ROSS閥門公司，美國紅閥公司生產的基礎上進行總結性、典范性。革命性 再設計。更致力不斷完善(鴨嘴形柔性止回閥)橡膠排污止回閥，而使該閥門的強度、韌性、密封性大大 提商，該閥門沒有任何活動組件．免任何維修。該閥門可以給直管、法蘭管、水泥管、玻璃鋼管配套， 該閥門廣泛用于海岸、沙灘、碼頭、水庫、市政排洪、排污．可謂是環保綠色閥門，該閥門取代拍門止 回閥．徹底解決拍門易被泥沙、淤泥、石塊、植被、海洋生物阻塞的問題。
