氟塑料換熱器基本介紹

以小直徑氟塑料軟管作為傳熱組件的換熱器﹐又稱撓性管換熱器。常用的氟塑料有聚四氟乙烯（F4）、聚全氟代乙丙烯（F46）和可熔性聚四氟乙烯（PFA）。氟塑料換熱器主要用于工作壓力為0.2~0.4MPa﹑工作溫度在200℃以下的各種強腐蝕性介質的換熱﹐如**﹑腐蝕性極強的氯化物溶液﹑醋酸和苛性介質的冷卻或加熱。

氟塑料換熱器結構特點

結構

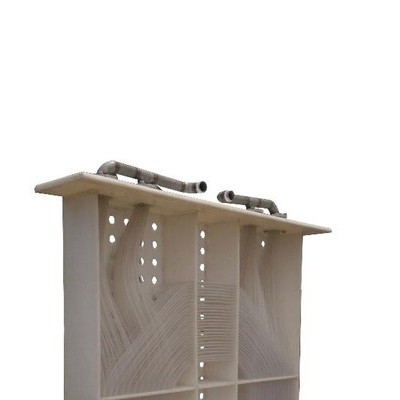

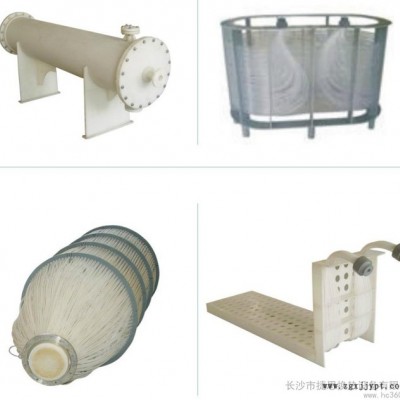

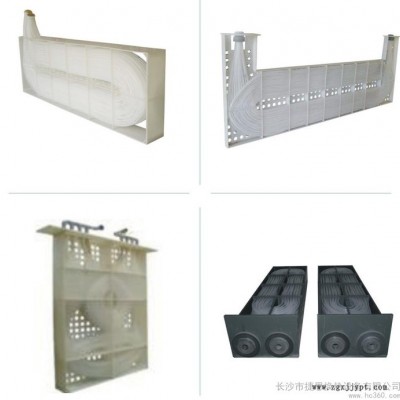

氟塑料換熱器的結構有管殼式換熱器和沉浸式換熱器兩種型式。它們的主要部分都是由許多小直徑薄壁的氟塑料傳熱軟管組成的管束(見下圖)。常用的管子規格有多種﹐外徑×壁厚分別為3～6mm×0.3～0.6mm。管束包含有60～5000根管子﹐兩端各用聚四氟乙烯卷帶互相隔開。管束插在一環中﹐焊成整體蜂窩狀管板。氟塑料換熱器的其它部件與常見的﹑用金屬管作為傳熱組件的管殼式換熱器和沉浸式換熱器略同。

特點

氟塑料的化學性能極穩定﹐抗蝕性能尤好。氟塑料管壁表面光滑﹐并且有適度的撓性﹐使用時微有振動﹐故不易結垢。氟塑料換熱器體積小﹐結構緊湊﹐設備單位體積內傳熱面積為金屬管的管殼式換熱器的4倍多。撓性的氟塑料管能在流體的沖擊和振動中安全工作﹐管束可按需要制成各種特殊形狀。氟塑料的導熱系數低﹐力學性能較金屬差﹐不耐高溫。采用小直徑﹑薄管壁﹐雖對導熱系數和力學性能有所補償﹐但仍只能用于較低壓力和較低溫度的場合。

氟塑料換熱器的生產制作已越來越成熟，且廣泛應用于化工、醫藥、酸洗等腐蝕性行業。

氟塑料換熱器主要用途

聚四氟乙烯換熱器亦稱為塑料王換熱器、F4換熱器、鐵氟龍換熱器**的耐蝕防老化性能使其廣泛應用于化工、酸洗、電鍍醫藥、陽極氧化等行業，同時，由于其耐溫性能**，既適用于蒸汽加熱，亦適用于熱水加熱。
