輸入電壓范圍	200-320
輸出波形	正弦波
輸入欠壓保護	210
輸出功率	8KW
品牌	XJ
型號	XJ-PI-22-8KW

一．    簡介

該光伏逆變控制一體化電源是針對家庭市場而專門開發的光伏用離網正弦波逆變器，對無市電地區的用戶進行供應交流電。采用美國MICROCHIP公司專用芯片PIC18F4331控制，主電路采用英飛凌大功率IGBT模塊組裝，并采用電流控制型SPWM有源逆變技術，在LC諧振濾波基礎上，利用優質高效變壓器進行電壓變換，正弦失真率低、變換效率高。該電源采用逐周期限流技術，可靠性高，保護功能全等特點。



二．    應用

    該光伏逆變控制一體化電源主要應用于太陽能的離網發電。也可應用于風力發電機發電等場所。

三．    運行模式

太陽能光伏發電時，采用“通”、“斷”式開關控制方式；

逆變時采用SPWM方式。

四．    技術指標

參數    型號	5000W	8000W
直流輸入特性
額定電池電壓	110V DC
電池低壓回復	115V DC
電池低壓保護	99V DC
電池高壓回復	132V DC
電池高壓保護	136V DC
逆變器輸出特性
輸出額定容量	5000W	8000W
輸出電壓	220V AC
輸出功率因數	0.99
輸出波形	純正弦波
輸出頻率	50HZ
THD	<3%
逆變效率	>90%
過載能力	10KW(3S)	16KW(3S)
逆變輸出短路保護	有
光伏充電特性
光伏輸入電壓范圍	200VDC Max
光伏輸入路數	6路
充電電流	100A（每路輸入額定電壓17A）
均充電電壓	133V DC
浮充電電壓	127V DC
過充保護電壓	136V DC
恢復充電電壓	121V DC





五．安裝步驟及使用方法

1. 開箱時請檢查箱體是否有損壞情況，若箱體有明顯變形，請立即與供應商聯

系。

2. 本電源沒有防水處理，請安裝在室內潔凈的空間。可以采用底座固定方法或頂部固定方式來加強固定。

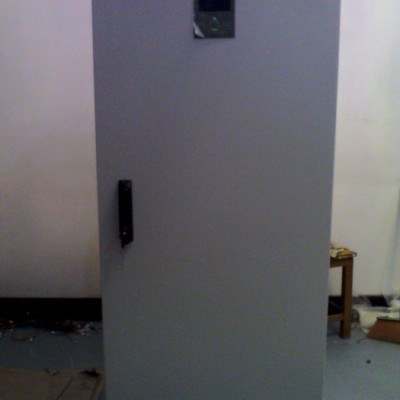

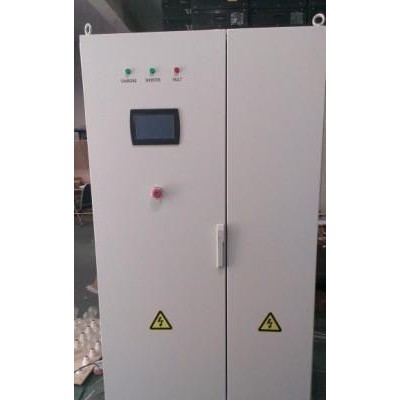

3．拆開包裝后的機器如下圖

4．逆變器柜用鑰匙打開后，各標簽對應的含義為：

拆下此處2顆螺絲

BAT+：代表蓄電池接線的正極。

BAT-：代表蓄電池接線的負極。

GND：  代表保護接地線輸入點。

PV1+-- PV6+ ：代表6組太陽能電池組的正極。

PV1- -- PV6- ：代表6組太陽能電池組的負極。

L：代表交流輸出的火線。

N：   代表交流輸出的零線。

G：   輸出的保護接地線。





面板上的開關標示：



BS：蓄電池主開關，用來將蓄電池接入到逆變器中。

PS1-PS6：6路太陽能電池組開關，用來接入太陽能電池板對電池充電。

OS：逆變輸出主開關，合上后，則逆變器對用電設備進行供電。



5、分別接入好各逆變器柜內的接線。用儀表測試一下各組輸入線之間有無電壓、有無短路現象。正常情況應無電壓、無短路。

6、在蓄電池柜內將電纜線連接上，逆變器柜的蓄電池接線處測量直流電壓，正常情況下應在110-120V之間。在電壓正常后，先合上BS開關，然后再合上6組光伏電池板的開關PS1-PS6，最后再合上OS逆變輸出開關。

7、將拆下的擋門再裝回去，并關閉整個機器正門。

8、在逆變器的LCM液晶屏上進行后續操作。



六．LCM的指示方式和內容

項目操作說明

第一次上機啟動顯示如下界面（稱為A界面），此時背光亮，A界面只在上電啟動時才顯示。

A界面

兩秒后進入如下界面（稱為D界面），此時逆變器是處于關閉狀態，非工作狀態，“INVERTER ON？”處于反白狀態。如果不準備開啟逆變器工作的話，液晶顯示將一直處于此界面。在此界面如果5秒內沒有任何按鍵操作，背光燈將自動關閉，

D界面

在上述界面狀態下，先按一次“ENTER ”，放開，再長按“ENTER ”兩秒以上，然后釋放    ，將進入如下正常工作界面----B界面      ：



B界面

時間xxxxxx

電池電壓：xxxV/ 太陽能充電電流：xxA

交流輸出電壓：xxxV

       累計發電量：XXXXX度

在B界面時如果按▼（down_key）,將進入如下界面（稱為BW）界面：

 BW界面

交流負載電流：xxA

逆變器內部溫度：xx 度

太陽充電狀態：充電（charge代表正在充電、charge ok代表充電完成）



BW界面只顯示些信息，在BW界面時如果按▲（up_key）或者Esc鍵將返回B界面，如無任何操作，5秒后亦自動切換到B界面；如果按Enter鍵將會進入BS界面。

在B界面時按Enter鍵同樣進入BS界面，界面如下：

BS界面

進入此界面時“Time Adjust”處于反白狀態，亦即選中狀態，按下▼（down_key），反白下移，“INVERTER OFF？”處于反白狀態亦即選中狀態，如再按下▲（up_key），反白將上移，又回到“Time Adjust”處于反白狀態。即通過▼（down_key），▲（up_key）來移動反白進行選擇。

當“Time Adjust”處于反白狀態時，按一下Enter鍵進入系統時間調整調整界面如下：

在此界面“2011”底下有光標閃動，即年份調整處于選中狀態，按？(down_key)光標右移，按？(left_key)光標左移，光標所處處為選中，亦即可以調整的數據。

如，光標在“2011”下時：按▲（up_key）數據加1，為“2012”，直接按▼（down_key）則數據減1，變為“2010”。其他調整類同。當所有數據調整后必須按一下Enter鍵確認調整，否則時間將不被調整。然后按Esc鍵退出，回到BS界面。

年份范圍：2000-2099；

月份范圍：1-12

日      ：1---31；

時      ：0---23；

分      ：0—59；



在BS界面，“INVERTER OFF？”處于反白狀態亦即選中狀態時，先按一下“Enter”鍵，松開，然后再長按Enter鍵2秒以上，逆變將關閉，系統界面將切到如下界面（D界面）：

D界面

D界面將一直保持，直到再次按一下“Enter”鍵，釋放后，再長按Enter鍵2秒以上，然后逆變將會開啟，界面自動切到系統正常工作時的B界面。



在正常工作時，如果出現告警，將切到如下界面（C界面），如下：

C界面

第三行，顯示告警信息：,” HIGHT BAT VOLAGE”（電池電壓超壓告警）， ”LOW AC VOLAGE” （交流輸出電壓過低）， ”AC OVERLOAD” （過載告警）， ”LOW BAT VOLAGE” （電池電壓欠壓告警） ，”INVERTER FAULT” （逆變器故障）， ”OVER TEMP”（超溫告警。



第四行：“ MANUAL RESET？“

在此畫面，第四行整行直接反白，客戶如果連續2S按住“Enter”鍵，則系統直接進入B畫面，工作狀態。

如果是可自動恢復的告警信號，當告警信號消失后，則自動進入B畫面。”LOW BAT VOLAGE” ，” HIGHT BAT VOLAGE” ，為可自動恢復的告警信號，除非特殊情況，否則絕不允許人工復位。

其余的都是不可自動恢復的告警，需再查明故障原因并解決后，再人工復位、重新啟動機器。

*LCD背光：在有操作時背光亮，操作結束5秒后將



七．注意事項

1．逆變電源“接地”端必須良好接入大地，接地電阻應≤10Ω。

2．請勿將直流輸入和交流輸出接倒。

3．故障時請按故障指示，認真查找原因排除故障后方可運行，必要時請重新上電啟動。

4．用電負載持續功率應在額定負載以內，啟動瞬時功率不因應超過規定值。
