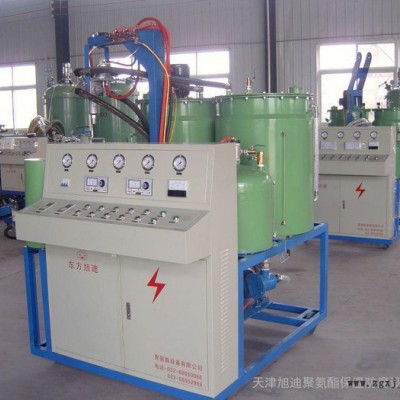

TJXDG－100D型**高壓發泡機

1、設備型號：TJXDG－100D型高壓澆注機。

2、注射流量：（混合比1：1時）每秒鐘流量1600g/s，額定壓力31.5Mpa，注射壓力8－15 Mpa。

3、 用粘度（20℃）：

   　　①、POLYOL－2200Mpas

  　　 ②、ISO    －1100 Mpas

4、注射時間：0.5－99.9s

5、POLYOL計量泵：A2VK28泵　1臺

6、ISO     計量泵：A2VK28泵　1臺

7、壓力控制系統：

POLYOL、ISO的計量泵的吐出壓力超過設定值時，設備產生高壓保護自動停機，液壓站設有高壓溢流閥。

8、流量測試系統：液壓控制高壓單組份專業測量閥分別測試。

9、液壓動力系統：

采用帶蓄能器的集成板式液壓站，液壓油箱容積80L。液壓集成塊上裝

有溢流閥、安全閥、壓力開關、卸荷閥、電磁換向閥、耐震壓力表，進油過濾、回油過濾。高壓泵站自動控制，高效節能，油泵陜西榆次、立式。

10、混合頭：采用南韓進口槍頭。

11、POLYOL、ISO料液儲罐：

　　POLYOL、ISO料液儲罐采用碳鋼結構，上下封頭，30mm厚的鑄鋼法蘭，有效容積240L單罐。裝有空氣減壓閥、排氣閥、排污閥、單向閥、回流閥、磁翻板顯示、放水閥、放料閥。允許工作壓力**大為0.3Mpa。

12、POLYOL、ISO料液溫度控制系統：

罐體設有水夾層，2KW加熱器4個，電子數顯溫控儀。配置一臺5P冷熱水機組，

13、干燥系統：采用一臺EAD—10空氣干燥機，確保壓力氣體無水分，使ISO罐內的原料不易結晶。

14、高低壓管路：

系統所需高低壓管路（鋼管、高壓金屬編織軟管除外）采用沈陽橡四專用高壓管。
