物理性質

典型值

測試方法

密度

1.080kg/m3

ISO 1183

模塑收縮率(平行)

2.0%

ISO 294-4, 2577

熱性質

典型值

測試方法

簡支梁缺口沖擊強度, +23°C

80 / 110 kJ/m?

ISO 179/1eA

吸水性

6.7%

類似ISO 62

熔融溫度, 10°C/min

262°C

ISO 11357-1/-3

美國杜邦? Zytel? ST801AHS  | PA66 ST801AHS

產品說明

是一種超韌性聚酰胺66樹脂(PA66)產品

特性

超韌性，抗紫外線，耐低溫，熱穩定性

外觀

可用顏色

形式

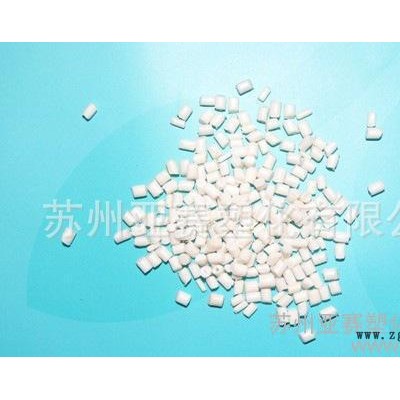

顆粒

加工方法

注射成型

部件標識代碼 (ISO 11469)

>PA66-HI<

樹脂ID (ISO 1043)

PA66 ST801AHS

干燥處理

如果加工前材料是密封的，那么**沒有必要干燥。然而，如果儲存容器被打開，那么建議在85℃的熱空氣中干燥處理。如果濕度大于0.2%，還需要進行105℃，12小時的真空干燥。

熔化溫度

260~290℃。對玻璃添加劑的產品為275~280℃。熔化溫度應避免高于300℃。 模具溫度:建議80℃。模具溫度將影響結晶度，而結晶度將影響產品的物理特性。對于薄壁塑件，如果使用低于40℃的模具溫度，則塑件的結晶度將隨著時間而變化，為了保持塑件的幾何穩定性，需要進行退火處理。

注射壓力

通常在750~1250bar，取決于材料和產品設計。

注射速度

高速(對于增強型材料應稍低一些)。 流道和澆口:由于PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5t(這里t為塑件厚度)。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的**小直徑應當是0.75mm。
