商品描述

簡介：

聚碳酸酯(簡稱PC)是分子鏈中含有碳酸酯基的高分子聚合物，根據酯基的結構可分為脂肪族、芳香族、脂肪族-芳香族等多種類型。其中由于脂肪族和脂肪族-芳香族聚碳酸酯的機械性能較低，從而限制了其在工程塑料方面的應用。目前僅有芳香族聚碳酸酯獲得了工業化生產。由于聚碳酸酯結構上的特殊性，現已成為五大工程塑料中增長速度較快的通用工程塑料。

  PC是一種線型碳酸聚酯，分子中碳酸基團與另一些基團交替排列，這些基團可以是芳香族，可以是脂肪族，也可兩者皆有。雙酚A型PC是重要的工業產品。

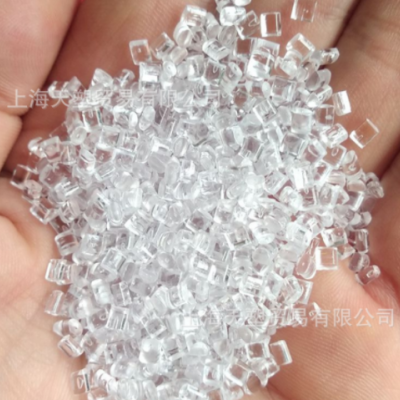

  PC是幾乎無色的玻璃態的無定形聚合物，有很好的光學性。PC高分子量樹脂有很高的韌性，懸臂梁缺口沖擊強度為600~900J/m，未填充牌號的熱變形溫度大約為130°C ，玻璃纖維增強后可使這個數值增加10°C。PC的彎曲模量可達2400MPa以上，樹脂可加工制成大的剛性制品。低于100°C 時，在負載下的蠕變率很低。PC耐水解性差，不能用于重復經受高壓蒸汽的制品。

  PC主要性能缺陷是耐水解穩定性不夠高，對缺口敏感，耐化學品性，耐刮痕性較差，長期暴露于紫外線中會發黃。和其他樹脂一樣，PC容易受某些溶劑的浸濁。

  PC材料具有阻燃性，耐磨。耐氧化性。

分類：防靜電PC，導電PC，加纖防火PC，耐紫外線耐候PC，食品級PC，抗化學性PC。

主要優點：

1、具高強度及彈性系數、高沖擊強度、使用溫度范圍廣;

2、高度透明性及自由染色性;

3、成形收縮率低、尺寸穩定性良好;

4、耐疲勞性佳;

5、耐候性佳;

6、電氣特性優;

7、無味無臭對人體無害符合衛生要求。

主要性能：

a、機械性能:強度高、耐疲勞性、尺寸穩定、蠕變也小(高溫條件下也極少有變化);

b、耐熱老化性:增強后的UL溫度指數達120~140℃(戶外長期老化性也很好);

c、耐溶劑性:無應力開裂;

d、對水穩定性:高溫下遇水易分解(高溫高濕環境下使用需謹慎);

e、電氣性能:

1、絕緣性能:優良(潮濕、高溫也能保持電性能穩定,是制造電子、電氣零件的理想材料);

2、介電系數:3.0-3.2;

3、耐電弧性:120s;

f、成型加工性:普通設備注塑或擠塑。

聚碳酸酯的性能以及成型參數：

 一、原料的干燥

1、原料烘干：普通烘干箱溫度110—130，時間2—4小時，機頂料斗烘干箱溫度100—120，要求水分含量低于0.03%。

2、判斷水含量是否合格：看空注射的料條情況，物料通過塑化后由噴嘴流出來的料條應是均勻無色、無銀絲和無氣泡的細條；否則則是烘干不徹底。

二、注射工藝

1、注塑機調整成型參數（視原料分子量高低調整）：

料筒溫度：前部250—310，中部240—280，后部230—250。

噴嘴溫度：比后部低10。

模具溫度：70—120。

注射壓力：70—140MPa。

螺桿轉速：30—120r/min。

成型周期：注射1—25s，冷卻5—40s。

三、注意事項

1、注射溫度視原料的分子量、制品的形狀和尺寸、注塑機的類型而相應調整。

2、注射速度建議采取多級注射，采用慢-快-慢的方法。

3、注射壓力視制品的形狀和尺寸而定，柱塞式注塑機一般為100—160MPa，螺桿式注塑機為70—140MPa。

4、成型周期視制品壁厚和注射量而定，一般情況下充模時間較短，保壓時間較長，冷卻時間以脫模時不引起制品變形為原則。

5、模具溫度視制品的形狀、厚薄而定，適當提高模具溫度有利于脫模，提高產品質量。

6、制品后處理：對于形狀復雜、帶有金屬嵌件、使用溫度極低或很高的制品有必要進行后處理——消除或減少內應力。

方法：制品置于烘干箱后開始升溫，由室溫升至100—105時保溫10—20min，繼續升溫至120—125時保溫30—40min，然后緩慢冷卻至60以下取出。
