產品等級：

一級

原產地：

其他

型號：

GYZ

板式橡膠支座是橋梁支座的一種,是我公司的主要產品之一。歡迎選購,來電咨詢和考查。

一． 板式支座的分類

1,板式橡膠支座按膠種適用溫度分類如下：

1）氯丁膠型：適用溫度-25℃~ 60℃

2）天然膠型：適用溫度-40℃~ 60℃

3）三元乙丙膠型：適用溫度-45℃~ 60℃

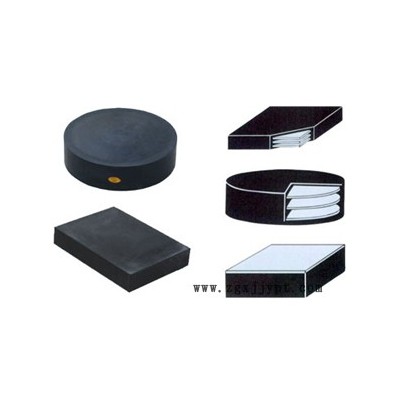

2,板式支座按形狀的不同可以分為類如下：

圓形板式橡膠支座（GYZ,GYZF4)和矩形板式橡膠支座（GJZ,GJZF4）,按形式的不同可分為普通板式橡膠支座（GYZ,GJZ）和四氟板式橡膠支座（GYZF4,GJZF4）。下面我們就做一下詳細介紹。

二．板式支的結構及特點

GYZ板式橡膠支座

GYZ板式橡膠支座即圓形板式橡膠支座,是由多層圓橡膠片與圓形薄鋼板硫化,粘合而成,它有足夠的豎向剛度,能將上部構造的反力可靠的傳遞給墩臺；有良好的彈性,以適應梁端的轉動；又有較大的剪切變形能力 ,以滿足上部構造的水平位移。

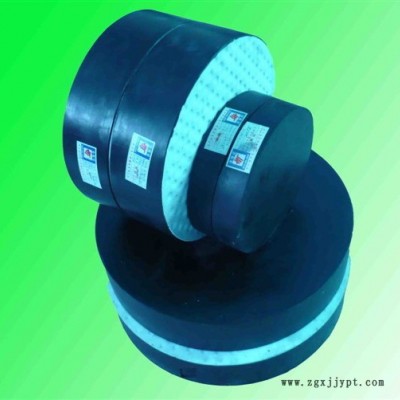

GYZF₄四氟滑板式橡膠支座

在上述的圓形板式橡膠支座表面粘覆一層1.5mm-3mm的聚四氟乙烯板,就制成了聚四氟乙烯滑板橡膠支座。它除了具有豎向剛度與彈性變形,能承受垂直載荷及適應梁端轉動外,因聚四氟乙烯滑板的低磨擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制；特別適宜中,小荷載,大位移量的橋梁使用。

GJZ板式橡膠支座

GJZ板式橡膠支座即矩形板式橡膠支座,是由多層矩形橡膠片與矩形薄鋼板硫化,粘合而成,它有足夠的豎向剛度,能將上部構造的反力可靠的傳遞給墩臺；有良好的彈性,以適應梁端的轉動；又有較大的剪切變形能力 ,以滿足上部構造的水平位移。

GJZF4板式橡膠支座

GJZF4板式橡膠支座即四氟板式矩形橡膠支座,在上述的GJZ矩形板式橡膠支座表面粘覆一層1.5mm-3mm的聚四氟乙烯板,就制成了聚四氟乙烯滑板橡膠支座。它除了具有豎向剛度與彈性變形,能承受垂直載荷及適應梁端轉動外,因聚四氟乙烯滑板的低磨擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制；特別適宜中,小荷載,大位移量的橋梁使用。

板式支座不僅技術性能優良,還具有構造簡單,價格低廉,無需養護,易于更換,緩沖隔震,建筑高度低等特點。因而在橋梁界頗受歡迎,被廣泛應用。

三,板式橡膠支座的適用范圍

1, 普通板式橡膠支座適用于跨度小于30m,位移量較小的橋梁。不同的平面形狀適用于不同的橋跨結構；正交橋梁用矩形支座；曲線橋,斜交橋及圓柱墩橋用圓形支座。

2, 四氟板式橡膠支座適用于大跨度,多跨連續,簡支梁連續板等結構的大位移量橋梁。它還可用作連續頂推及T型梁橫移中的滑塊。矩形,圓形四氟板式橡膠支座應用分別與矩形,圓形普通板式橡膠支座相同。

四,板式支座的設計參數,設計要示及驗算方法應按JTG D62-2004的規定執行。

五,支座的力學性能指標按交通部JT/T4-2004新標準執行。
