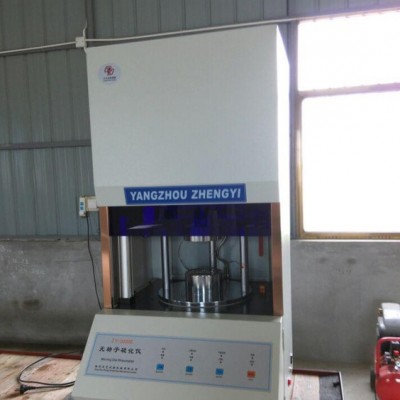

ZY-2000E無轉子硫化儀

（1）簡介：

ZY-2000E電腦無轉子硫化儀采用電腦控制進口溫控儀進行**控溫，計算機適時進行數據處理并可進行統計、分析、存儲對比等，人性化設計，操作簡便，數據準確，為橡膠**化配方提供最**的數據。本硫化儀計算機上鼠標所點按鍵與主機面板上按鍵具有相同功能，以便于用戶操作，計算機的軟件界面相當良好，使用極為方便，用戶可以**的測出焦燒時間、正硫化時間、硫化指數、**最小轉矩等，是橡膠行業控制膠料質量，快速檢驗及橡膠擠出研究用的**設備。

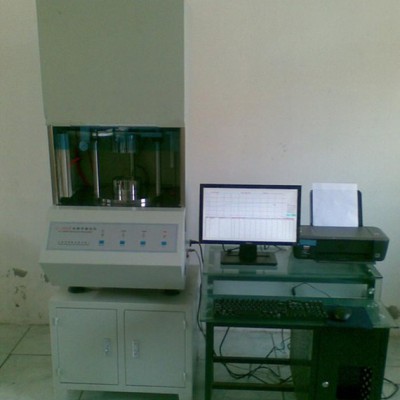

ZY-2000E型無轉子硫化儀是本廠推出的新一代機電一體化產品。主要由主機**高精度控溫儀、傳感器、計算機、下位機數據采集器、打印機及電氣連鎖等部分組成。

執行標準：ASTMD5289－95      ISO6502:1991       GB/T3709-2003

提供硫化曲線，硫化速度曲線和溫度曲線圖。在同一界面上可單條曲線測試，可任意條曲線連續測試和任意條曲線比較測試，數據存入數據庫，可實時或歷史打印所有曲線數據。

測溫范圍：常溫－200℃

測控溫精度：≤ ±0.1℃

溫度分辨率：0.01℃

力矩量程：（0-5N.m,0－10N.m  0－20N.m）自動

力矩分辨率：0.001N.m

模腔頻率：1.7Hz

振幅：±0.5º  ±1º

電源： 交流220V±10％  50Hz

壓縮空氣：≥0.40Mpa

環境溫度：0－35℃  相對濕度<80％

硫化時間設定范圍：2－300min ,t90 在10幾秒至5小時范圍內。

（2）技術參數：

執行標準：GB/T3709-2003、ISO-6502

模腔結構：全密閉型控溫范圍：常溫-200℃

溫度波動：≤±0.1℃

溫度顯示分辨率：0.01℃

轉矩量程：0-20N.M

轉矩顯示精度：0.001 N.M

電源：50HZ，～220V±10％

壓縮空氣：≥0.40Mpa

擺動頻率：100cpm（1.7HZ）

擺動角度：±0.5。±1。

打印內容：日期、時間、溫度、硫化曲線、溫度曲線、ML、MH、ts1、ts2、t10、t90、Vc1 Vc2

（3）主要特點：

1、本儀器采用真正的密閉型模腔，和美國阿爾法（原孟山都）一樣。重復性和測試數據與阿爾法可比。處于國際同行業中**地位。
2、本儀器基于大型數據庫開發平臺，控溫裝置采用軟件直接控制和采集處理。此技術領導國際新潮流。
3、本儀器具有統計、分析、存儲、對比等功能。人性化設計，操作方便。

（4）主要配置：

1、真正的高精度密閉型模腔結構與美國阿爾法同步。

2、日本**溫控儀，控溫更**。

3、美國高精度傳感器，精度達0.001N.M

4、日本NSK高精度軸承。

5、中英合資SDPC集團高性能汽缸。

6、中外合資德力西氣動元件。

7、功能強勁的專用模塊，技術先進，試驗數據與阿爾法同步。

8、工作門自動升降，安全保護。

9、電子元件關鍵部分采用軍工元件，質量可靠，性能穩定。

10、電腦軟件直接控溫，阿爾法技術精度達0.01℃。

11、19寸品牌液晶電腦，惠普彩色打印機。

12、臺灣建準SUNON散熱風扇，保護電器無故障運行，真正做到后顧無憂。

本硫化儀部分高品質功能的特別說明：

0        本硫化儀除提供常規硫化曲線和溫度曲線外，再提供一條與之相關的硫化速度曲線。相臨兩點扭矩增加值與**最小扭矩差值之比，它是個相對值，它反應了硫化速度，同時提供**硫化速度值和所達時間。

1        可以單條曲線測量，多線連續測量和比較測量。單條曲線測量-一次只測一條硫化曲線和打印。多線連續測量-在同一界面上可以測任意條硫化曲線和打印。比較測試-用以前測出的硫化曲線為標準，同它進行比較測量，可以測任意條硫化曲線。對測出的多條硫化曲線，參數進行篩選，找出**實驗值。

2        測量完的曲線數據存入數據庫，可對其再現還原?？芍禺嬕桓蚧€圖和打印。可重畫五根硫化曲線圖和打印，可重畫18根硫化曲線圖和打印。不同膠料的硫化曲線都能畫在一張圖上比較，以便找出找出**硫化時間。所謂不同參數即完全不同的膠料，硫化曲線形狀，測量時間都不相同，如3分鐘和5小時測量時間的曲線，把它們畫在一張圖上以便進行膠料之間的相互比較。這一功能與數據檢索功能配合使用將極大提升**參數的選擇精度和效率。

3 儀器實驗測試過程中可以修改測量時間。假如有一膠料估計20分鐘硫化完成，到現10分處**已經硫化完成，沒有必要再往下做了，只要對實驗曲線圖即顯示器右下方“修改測量時間”下的20分改為10分，按“送如”，實驗立即停止在10分上，畫出完整硫化曲線。如果實驗做到18分，19分鐘要結束時硫化曲線仍在往上升，硫化還未完成，實驗必須再往下做?？尚薷臏y量時間為25分或更多，讓實驗繼續做，直到硫化完成為止。這一功能大大方便了用戶，節約了寶貴時間和膠料。

4 儀器測量時，扭矩自動定量程。測量完成后，軟件將根據測量數值大小按0—5N.m,0—10N.m ,0-20N.m再自動標度一次，使曲線更美觀。

5  儀器可對測量方試，測量時間，量程，控制溫度，數據庫，精度校正，數據檢索，曲線數據打印等在顯示器上只需作簡單的設定，動動鼠標即可完成。“測量”一鍵可完成“合模”，“加扭矩”，“測量”多個動作，操作快捷方式。人機介面相當人性化，一看畫面**知道如何操作。圖形色彩艷麗，但不刺激眼睛。

6 如按15分鐘做一次測試實驗，每天八小時算，至少可存15年以上曲線和數據。

圖1單條硫化曲線圖

                     圖2多條硫化曲線圖

 圖3五條硫化速度曲線圖

圖4硫化速度曲線圖
