簡稱    PS

俗稱    硬膠，普通硬膠

學名    聚苯乙烯

英文名  general  purpose  polystyrene

單體    苯乙烯---由石油合成的一種無色液體

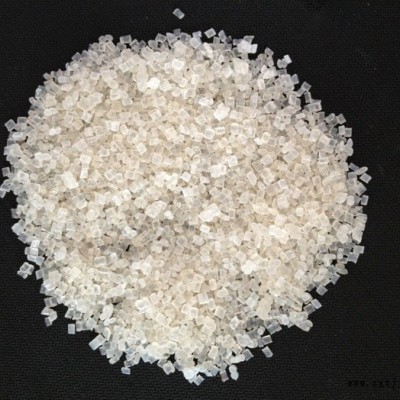

本色    聚苯乙烯本色是一種透明的仿玻璃狀的材料，比重為1.05，與水基本相同，剛硬而脆，敲打時，發出金屬般的“丁當”的聲音，響聲清脆，俗稱“響膠”。無毒，無味。純PS生產的制品，掉在地上，發出清脆的響聲后**會馬上碎裂。

        由于PS的流動性好，分解溫度高，而且熔融的比重穩定，它成為注塑機測定塑化效率的指標性參數。世界各國的注塑機均采用PS標定注塑機的容量。

燃燒特征   易燃，離火后能繼續燃燒，火焰上端呈金黃色，燃燒時會軟化起泡，無液體滴落，并發出濃煙黑柱，同時，發出苯乙烯單體的“甜香味”味。

優點     聚苯乙烯耐酸堿和低能醇，受許多烴類，酮類**脂肪脂等侵蝕而軟化，溶于芳烴。

電絕緣性優良，是一種良好的高頻絕緣材料，有優良的而電弧性。

聚苯乙烯是透明度極高的材料，有較高的表面光澤。容易印刷。

聚苯乙烯能自由著色，無嗅無味無毒，不致菌類生長。

缺點     機械性能差，質硬而脆，易受溶劑侵蝕而應力開裂；表面硬度低，易刮傷；耐熱性差，熱變形溫度低。

用途    用于生產透明鏡片，仿水晶類餐具等透明制品

        用于注塑低檔日用品及玩具外殼，燈罩

        用于擠出吹塑容器，中空制品，瓶子

注塑性能   一般的PS熔點為173℃，分解溫度為330℃；注塑溫度的可調區間較大。注塑時，一般使用溫度為180℃--240℃；因是烯烴類塑料，它不吸水，生產時，不需哄干，但為了產品質量，可用60℃溫度烘干1hr，以排出浮水；聚苯乙烯的熔體粘度小，流長比大，一般不需大的澆口和流道**能充滿制品；但PS質硬而脆，制品設計時，應量避免尖角，注意脫模斜度，否則，會出現制品開裂。制品易帶靜電，表面易吸塵埃。收縮率為5‰；溢邊值為0.03mm
