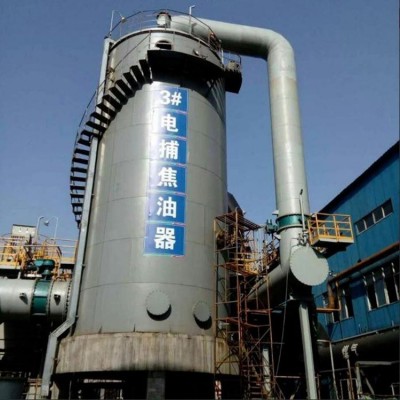

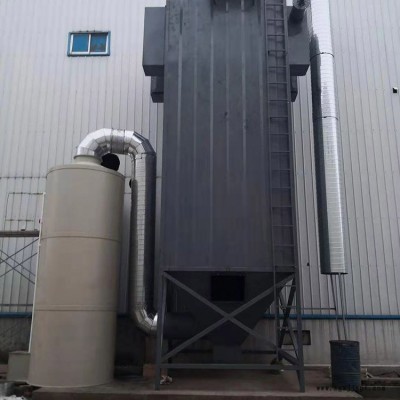

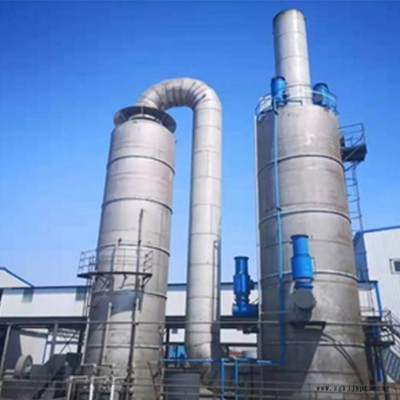

電捕焦油器

結構分析

三種結構的電捕焦油器均由殼體、沉淀、電暈、上下架、氣體再分布板、蒸汽吹洗管、緣箱和饋電箱等部件組成，其主要區別是沉淀的形式、電暈的排布方式、緣箱和饋電箱

三種電捕焦油器的結構比較

（1）同心圓電捕焦油器。它由數個不同直徑的鋼板圓筒組成，以同一垂直軸為圓心，并以同一間距套在一起而組成沉淀。由于電暈之間的同性相斥．會使電場出現空位小空洞，即場強洞穴。易造成氣體在洞穴中短路流失，降低捕集效果，同時，同心圓電捕焦油器的制造精度要求高、安裝調試嚴格，在制造、安裝和運輸中較易使同心度、水平度和垂直度產生變化，均會造成之間或其它部件間產生放電現象，要求的電壓，直接影響焦油的捕集效率，還易使電瓷瓶擊穿毀壞。因場強的電壓變化值為4V/mm，所以，間即使出現1mm的偏差，其場強電壓的變化值可4V。同心圓電捕焦油有流通面積大、氣體流速低和耗鋼材少等優點。

（2）管式電捕焦油器。由于鋼管與電暈線單獨組成電場，其場強電壓取 決于鋼管的半徑，其值為4R。由于管式電捕焦油器在每個管截面內形成等間距電場，而管與管之間則是空位，由管板盲區堵住這些空穴，這降低了圓筒內空間的利用率，減少了凈化通道的截面積。這種型式的電捕焦油器的鋼材耗量較大，但由于具有制造容易、等間距電場、材料易得和安裝調試比較方便等優點.應用于大中型氣體凈化廠。

(3)蜂窩式電捕焦油器。蜂窩式與管式的結構相同，是將通道截面由圓形改為正六邊形。兩個相鄰正六邊形共用一條邊，即靠中間的正六邊形的六條邊均被包圍它的六個正六邊形所共用。用2～3mm的鋼板制成的蜂窩板工藝和機械強度的要求。由于蜂窩式電捕焦油有結構緊湊合理、沒有電場空穴、空間利用率高、重量輕、耗鋼材少和捕集特性好等優點,但存在制造難度大．在運輸安裝過程中易產生誤差等缺點。隨著設備制造工藝水平的，蜂窩式電捕焦油器的優點會越來越受到人們的重視，將逐步取代同心圓式和管式電捕焦油器。
